检查井图集 工程,检查井图集,里面

已解决  --    --  3个回答  次浏览0
分享微信 发送朋友 打印
提问人:30560730 - 泥土工 2级  举报
工程量里面没有包括溜槽的工程量吧?
最佳答案
楼层: 1
回答人:51800751 - 泥土工 2级 - 提交时间:2015/2/21 21:52:00  举报

1.8+0.96是井底到叫口处的高度。


我要评论 好评次数 0   坏评次数 0
对最佳答案的评论

评论字数在200 字以内
  好评 坏评
共 3 条 普通回答
楼层: 2
回答人:98862799 - 泥土工 2级 - 提交时间:2015/2/21 23:47:00  举报
840是收口段大于84公分,400是井筒段就是安井盖段大于40公分。
楼层: 3
回答人:50873070 - 泥土工 2级 - 提交时间:2015/2/22 9:05:00  举报

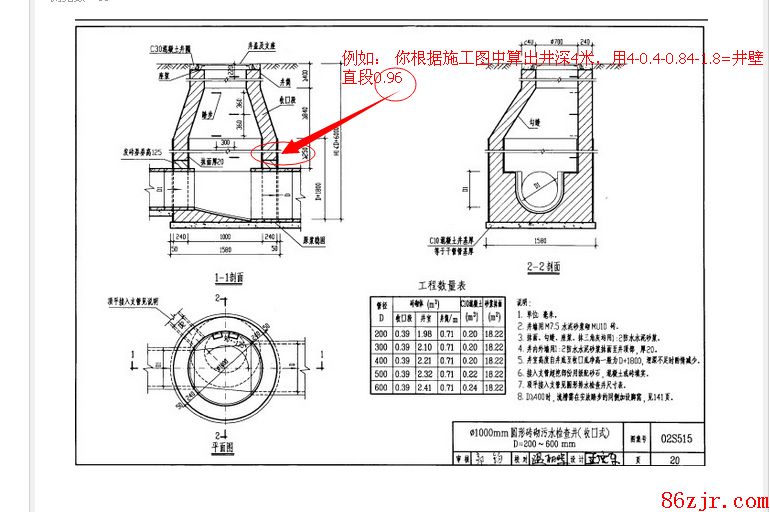

1、05S515图集里面 检查井的尺寸井筒》400 井段》840 这表示检查井变径高度不能小于840的意思,是最小尺寸。

2、下面身有一个250与840尺寸同理, 有一个D+1800 这是指管径+1800,这是通用图集,要根据管道规格调整250这个尺寸。

3、还有下面工程量是根据管径和图示尺寸计算得来的量。

楼层: 4
回答人:62914328 - 泥土工 2级 - 提交时间:2015/2/22 15:54:00  举报
D是与检查井相连的管道的管径尺寸,井的深度跟管道的管径当然有关系,管道就是要通到井里,如果井砌的浅,管道就接不进去了
