梁平法配筋图怎么看？ 交流,中国,最佳

未解决  --    --  8个回答  40次浏览0
分享到QQ空间 分享微信 发送朋友 打印
81129
提问人：81129 - 泥土工 2级  举报  閺€鎯版濮濄倝妫舵０妯哄煂 閺€鎯版婢讹拷 - 閹存垹娈戦弨鎯版

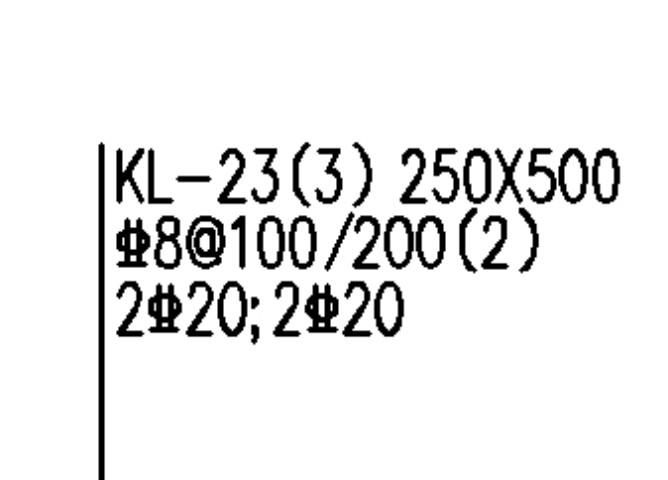

梁平法配筋图上编号后括号里面的是什么意思 ？
问题补充 提高悬赏 无满意答案 管理此问题 我来回答
回答即可得20分，回答被采纳则获得悬赏分以及奖励50分。 积分规则
参考资料：
如果您的回答是从其他地方引用，请表明出处网址。
共 8 条 普通回答
07221677
楼层: 1
回答人：07221677 - 泥土工 2级 - 提交时间:2022/4/4 9:45:00  举报
是表示：
框架梁编号：KL-23
连续3跨
截面尺寸250mm×500mm（宽×高）
箍筋是三级钢8，双肢箍筋，间距200mm，加密区间距100mm
梁截面主筋上部2根三级钢20的筋，下部2根三级钢20的筋

49970163
楼层: 2
回答人：49970163 - 泥土工 2级 - 提交时间:2022/4/4 15:47:00  举报
kl-23表示；框架梁23，3跨，250*500mm表示梁的截面尺寸（宽×高）；
8@100/200表示，三级钢箍筋8、双肢箍筋、非加密区间距200，加密区间距100；
梁上部纵筋2根三级钢20，梁下部纵筋2根三级钢20；主要自己看看11G101-1规范，，
69199064
楼层: 3
回答人：69199064 - 泥土工 2级 - 提交时间:2022/4/4 21:24:00  举报
用直线引出来的是集中标注，在梁上梁下的原位标注，左右是支座钢筋
60666207
楼层: 4
回答人：60666207 - 泥土工 2级 - 提交时间:2022/4/4 23:34:00  举报
有的需要看板配筋图，斜面还是断面，各个板位置标高看清楚
32143374
楼层: 5
回答人：32143374 - 泥土工 2级 - 提交时间:2022/4/5 5:53:00  举报
3跨梁   箍筋是两支箍。
38901236
楼层: 6
回答人：38901236 - 泥土工 2级 - 提交时间:2022/4/5 14:59:00  举报
还是看图集，11G101。
74866
楼层: 7
回答人：74866 - 泥土工 2级 - 提交时间:2022/4/5 16:51:00  举报
KL-23
连续3跨
截面尺寸250mm×500mm（宽×高）
箍筋是三级钢8，双肢箍筋，间距200mm，加密区间距100mm
梁截面主筋上部2根三级钢20的筋，下部2根三级钢20的筋

05225705
楼层: 8
回答人：05225705 - 泥土工 2级 - 提交时间:2022/4/6 0:17:00  举报
以上楼主说的都对，你再结合平法图集，就更加清楚了。
