CAD打印如何布局?详细的 打印,如何,详细的

未解决  --    --  11个回答  次浏览0
分享微信 发送朋友 打印
提问人:81048 - 泥土工 2级  举报
cad%b4%f2%d3%a1' rel='nofollow' target='_blank'>CAD打印如何结构?详细的 86造价网永远以提供国内外最新、最好、最快的造价专业资讯为目标
回答即可得20分,回答被采纳则获得悬赏分以及奖励50分。 积分规则
参考资料:
如果您的回答是从其他地方引用,请表明出处网址。
共 11 条 普通回答
楼层: 1
回答人:39129411 - 泥土工 2级 - 提交时间:2022/4/28 10:24:00  举报

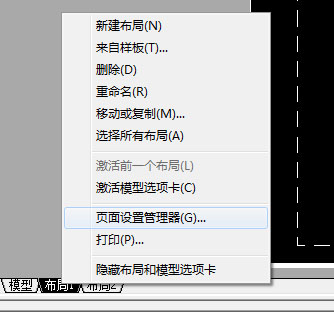

假设模型绘图已经完成,开始布局设置。一般来说新建一个cad文档会有两个布局,这两个布局都是A4纸的布局。现在以布局1为例,A4纸的布局不是我想要的,那么就会对布局修改。修改步聚如下:在布局1(右键)》(点击)页面设置管理器

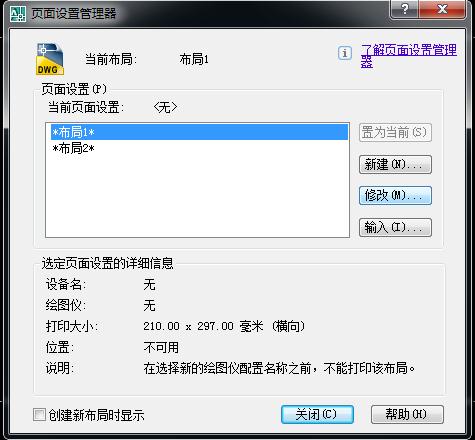

进入页面设置管理器后:(选择)*布局1*》(点击)修改

点击修改会进入页面设置 界面,在页面设置修改步聚如下:

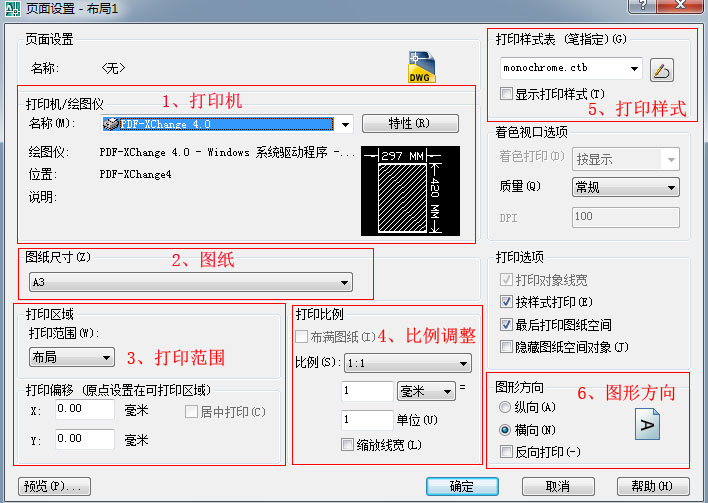

1、  打印机:选择须要使用的打印机;

2、  图纸尺寸:在此项里面选择当前打印机支持可打印的图纸尺寸;

3、  打印范围:打印范围有4个选项:布局、窗口、范围、显示。通常只用到布局与窗口

4、  打印比例:通常使用11的比例,不推荐使用其他比例,使用其他比例会让工作变得麻烦。

5、  打印样式:选择monochrome.ctb,表示黑白(单色)打印,工程制图只有单色出图;如果要出彩图选择“无”。

6、  图形方向:也就是图纸方向。

到了这里,布局的基本设置已经完成。

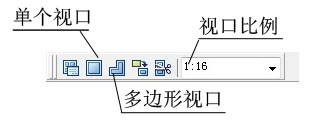

CAD布局里面有一个视口工具栏,视口工具比快捷命令容易理解。视口工具栏只要在CAD工具栏任意地方右键选择视口,就可以调出。视口工具栏如下图:

单个视口工具:只能绘出矩形视口;

多边形视口:可以绘出不规则的视口;

视口比例(视口缩放比例):只能显示当前视口的比例,模型中不可以使用。

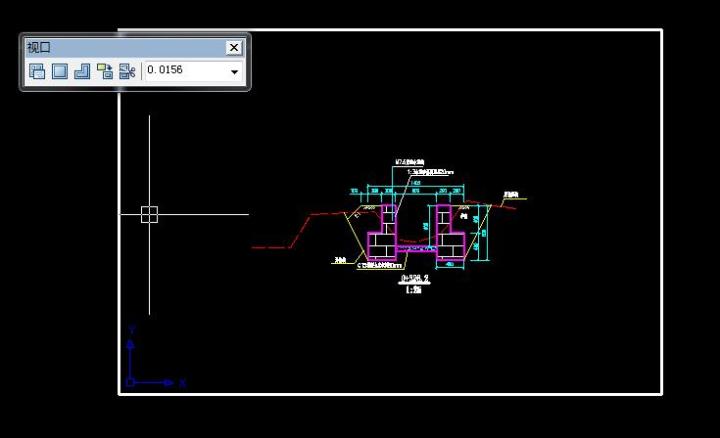

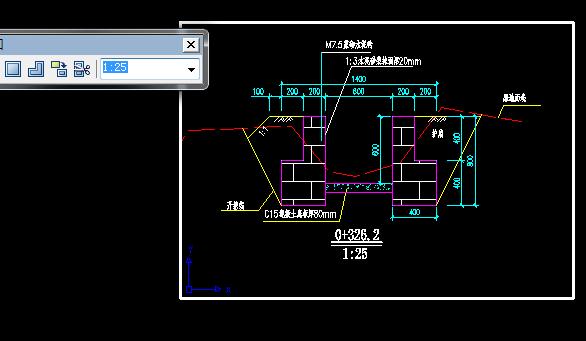

点击单个视口工具,新建一个视口,在新视口里面找到须要的图。如下图:



在视口比例处调整视口的比例,注意此时视口必须是当前视口;如果视口比例没有须要的比例,可以手动输入比例。

手动输入如下图:



调整比例,可双击视口以外(或使用快捷命令PS)退出视口

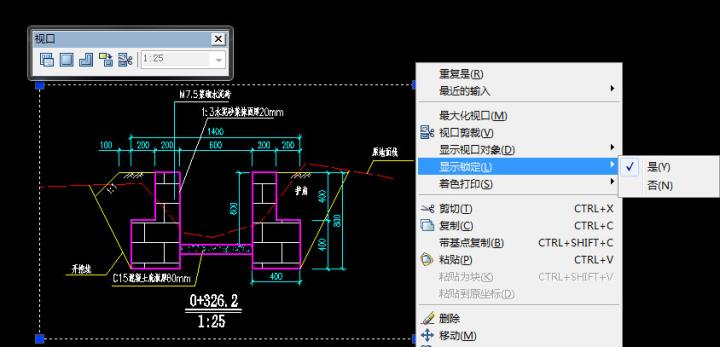

退出视口后,对视口进行锁定:左键选择视口框》右键》显示锁定》是

视口锁定后,视口工具栏比例处显示是灰色不可用,这时进入视口任意缩放比例不会。

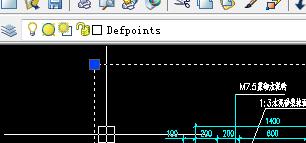

把视口框放到不打印图层(Defpoints)

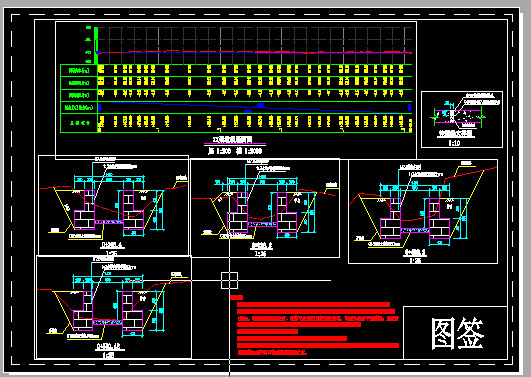

重复几次操作,就可以把一张图纸给布好,最后出图。

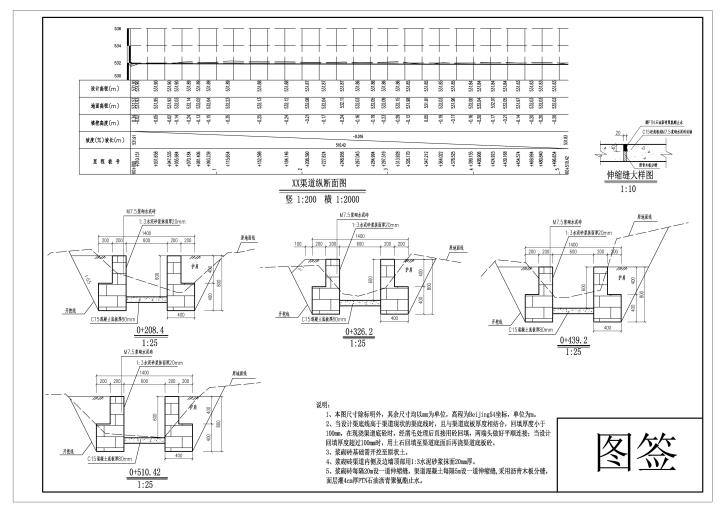

 效果图







楼层: 2
回答人:52111713 - 泥土工 2级 - 提交时间:2022/4/28 14:04:00  举报
上网下载插件
楼层: 3
回答人:90124775 - 泥土工 2级 - 提交时间:2022/4/28 15:56:00  举报
我现在工程一般用打印的办法是:鼠标点到文件里打印;所用打印机型号、打印的纸张型号、居中打印、布满图纸、窗口、摧动滚轮放大、确定。
楼层: 4
回答人:02701054 - 泥土工 2级 - 提交时间:2022/4/28 19:34:00  举报
上网下载插件是什么插件,能告诉我吗
楼层: 5
回答人:99131896 - 泥土工 2级 - 提交时间:2022/4/29 3:08:00  举报

我也需要这个问题的答案啊,哪位大侠分享一下噻!!

楼层: 6
回答人:19991608 - 泥土工 2级 - 提交时间:2022/4/29 11:30:00  举报

双击布局,在布局里面运行MVIEW创建一个新的视窗 记得把图框放到布局里面去 这样就可以拉

楼层: 7
回答人:55005287 - 泥土工 2级 - 提交时间:2022/4/29 14:47:00  举报
首先要确定,你要打印A3的还是A4的或者其他尺寸的,然后再CAD中划出尺寸方框即你所要打印的尺寸,接下来将你要打印的图移动到尺寸方框里,再选择打印,在打印窗口下的打印范围下选择窗口,随后在CAD图中用十字光标选中你刚才画的尺寸方框,会弹出打印对话框,点确定即可。
楼层: 8
回答人:23314714 - 泥土工 2级 - 提交时间:2022/4/29 21:34:00  举报
Ctrl+P 选择打印机 选择纸张 窗口 居中打印 布满纸张 调色 纸张方向 选择完之后最好在打印预览一下,确定无误之后再打印!
楼层: 9
回答人:61209268 - 泥土工 2级 - 提交时间:2022/4/29 22:47:00  举报
挺好的,顶一次.
楼层: 10
回答人:45361613 - 泥土工 2级 - 提交时间:2022/4/30 5:00:00  举报
这个好问题。标记下。
楼层: 11
回答人:24336752 - 泥土工 2级 - 提交时间:2022/4/30 11:10:00  举报
支持8楼
