cad施工图纸电子版打开后字体出现?或非标准字体怎么办 交流,施工图,打开

未解决  --    --  11个回答  131次浏览0
分享到QQ空间 分享微信 发送朋友 打印
提问人:80328 - 泥土工 2级  举报  闂傚倸鍊搁崐鎼佸磹閹间礁纾圭€瑰嫭鍣磋ぐ鎺戠倞妞ゆ巻鍋撴潻婵嬫⒑闁偛鑻晶鎾煛鐏炲墽銆掗柍褜鍓ㄧ紞鍡涘磻閸涱厾鏆︾€光偓閸曨剛鍘搁悗鍏夊亾闁逞屽墴瀹曚即寮介婧惧亾娴g硶妲堟俊顖氬槻閻楁岸姊洪崨濠傚闁稿鎸歌濠㈣泛顑勭换鍡涙煟閹板吀绨婚柍褜鍓氶崹鍨暦閺囥垹钃熼柕澶堝劚閻庮參姊洪崜鎻掍簼婵炲弶鐗滅划濠氭倷閻戞ḿ鍘繝鐢靛仜閻忔繈宕濆Δ鍛厸闁逞屽墯缁傛帞鈧綆鍋嗛崢閬嶆⒑閸濆嫭鍌ㄩ柛鏂挎湰缁傚秹骞囬悧鍫㈠幈闁诲函缍嗛崑鍛焊椤撱垺鐓冮悷娆忓閻忓鈧娲戦崡鎶姐€佸▎鎾村仼閻忕偞鍎抽崹閬嶆⒒娴d警鏀版繛鍛礈閸掓帗鎯旈妸銉х崶婵犵數濮撮崯顐ゆ閻愮鍋撻崗澶婁壕闂侀€炲苯澧撮柟顕嗙節楠炲鎮欓悽鐢垫缂備礁澧芥晶妤勬懌濡炪値鍋勯敃顏堝蓟濞戙垹惟闁靛牆鎳庣粊顔嘉旈悩闈涗沪闁绘濞€閵嗕線寮撮姀鈩冩珕闂佽姤锚椤︻喚鑺遍悽鍛娾拻濞达綀濮ょ涵鍫曟煕閿濆繒鐣垫鐐茬箻閺佹捇鏁撻敓锟� 闂傚倸鍊搁崐鎼佸磹閹间礁纾圭€瑰嫭鍣磋ぐ鎺戠倞妞ゆ巻鍋撴潻婵嬫⒑闁偛鑻晶鎾煛鐏炲墽銆掗柍褜鍓ㄧ紞鍡涘磻閸涱厾鏆︾€光偓閸曨剛鍘搁悗鍏夊亾闁逞屽墴瀹曚即寮介婧惧亾娴g硶妲堟俊顖氬槻閻楁岸姊洪崨濠傚闁稿鎸歌濠㈣泛顑勭换鍡涙煟閹板吀绨婚柍褜鍓氶崹鍨暦閺囥垹钃熼柕澶堝劚閻庮參姊哄Ч鍥х伄缁绢厼鐖奸崺鈧い鎺戯工椤╊剟鏌熼悷鏉款伃濠碘剝鎮傞弫鍐焵椤掑嫷鏁佹繛鎴欏灪閻撶喖鏌i弬鎸庢喐闁瑰啿鍟撮幃妤€顫濋悡搴♀拫濡炪們鍨哄Λ鍐极閹剧粯鏅搁柨鐕傛嫹 - 闂傚倸鍊搁崐鎼佸磹閹间礁纾归柣鎴eГ閸ゅ嫰鏌涢锝嗙缂佺姷濞€閺岀喖宕滆鐢盯鏌涚€c劌鈧繈寮婚弴鐔虹闁绘劦鍓氶悵鏃堟⒑閹肩偛濡奸柛濠傛健瀵鏁愭径瀣簻缂備礁顑嗛娆徫涙惔銊︹拺闁告繂瀚烽崕鎰繆椤愩垹鏆g€殿喖顭烽幃銏ゅ川婵犲嫮肖闂備礁鎲¢幐鍡涘川椤旂瓔鍟呯紓鍌氬€搁崐鎼佸磹妞嬪孩濯奸柡灞诲劚閻ら箖鏌eΟ娆惧殭闁藉啰鍠栭弻锝夊籍閸屾瀚涢梺杞扮缁夌數鎹㈠┑鍥╃瘈闁稿本纰嶉悘鎾绘⒑閸濆嫭锛嶉柛妯恒偢閳ユ棃宕橀鍢壯囨煕閹扳晛濡煎┑顔惧厴濮婃椽鎮烽弶鎸庮唨闂佺懓鍤栭幏锟�
我工地新发来一份施工图(电子版的),可打开后钢筋标记和总说明文字都出现很多“?”号,问专业搞设计的,都说是字体过错,请问cad字体各个设计院的不一样吗?谁有万能字体啊。
回答即可得20分,回答被采纳则获得悬赏分以及奖励50分。 积分规则
参考资料:
如果您的回答是从其他地方引用,请表明出处网址。
共 11 条 普通回答
楼层: 1
回答人:76417 - 泥土工 2级 - 提交时间:2016/10/4 18:12:00  举报
是字体的问题了!但是你可以很轻易的就解决掉了!
楼层: 2
回答人:86379263 - 泥土工 2级 - 提交时间:2016/10/5 1:18:00  举报
用你的CAD随意打几个字,然后用特性匹配覆盖这几个字后用特性匹配做为格式刷刷新你打开的CAD电子版图纸击“?”就会改为你现有的字体。你试一试很好用的!
楼层: 3
回答人:81899724 - 泥土工 2级 - 提交时间:2016/10/5 4:11:00  举报

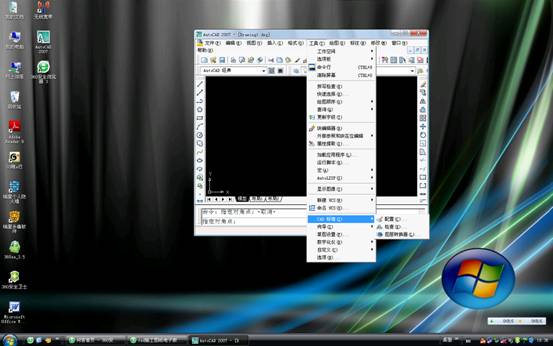

你打开图纸后,可以在空白处随便写几个字,保存成dws各式,然后在cad中的工具-cad标准中添加刚才建的dws各式,然后就去检查,这样很省时间的,还很快

楼层: 4
回答人:07178010 - 泥土工 2级 - 提交时间:2016/10/5 9:55:00  举报
把字体库 下全了  就没问题了
楼层: 5
回答人:82738161 - 泥土工 2级 - 提交时间:2016/10/5 19:47:00  举报
在双击图形文件时会先出现“指定字体样式”对话框,在大字体(B)栏中选择:gbcbig.shx后确定就行。
楼层: 6
回答人:33327774 - 泥土工 2级 - 提交时间:2016/10/5 21:29:00  举报
增加CAD字库的字体,网上有下载的
楼层: 7
回答人:18884202 - 泥土工 2级 - 提交时间:2016/10/6 6:23:00  举报
我遇到过同样的问题特性匹配不一定全行还是下个字体补丁吧
楼层: 8
回答人:49768414 - 泥土工 2级 - 提交时间:2016/10/6 13:04:00  举报
设计单位结构设计用的字库较多的是JD(这是PKPM结构软件中的字库),只要求设计单位传过来JD字库放入图纸文件夹中即可。
楼层: 9
回答人:59864470 - 泥土工 2级 - 提交时间:2016/10/6 21:16:00  举报
打开图形时,在“文字样式”对话框中选择gbhzfs.shx,ghztxt.shx,gbxie.shx其中一种字体,就不会出现缺子乱码现象。
楼层: 10
回答人:10773218 - 泥土工 2级 - 提交时间:2016/10/6 22:30:00  举报

用常用的字体刷新就可以了



楼层: 11
回答人:62071529 - 泥土工 2级 - 提交时间:2016/10/7 8:20:00  举报
字体不对,问设计院要个字体,或者拷贝一下他的
