请各位前辈帮我看看这钢筋图，是什么意思，我有几处不明白？交流,行业,各位

未解决 -- -- 7个回答次浏览0

提问人：75790 - 泥土工 2级举报

如题我指的地方，都多打了一到斜杠，例如第一幅图杠后面2

造价行业最大的互动问答知识信息交流分享平台，凝聚了造价行业网友的智慧

共 7 条普通回答

楼层: 1

回答人：73875 - 泥土工 2级 - 提交时间:2015/3/5 18:02:00 举报

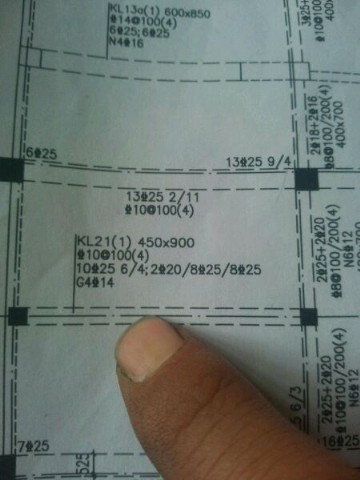

图 1梁上部钢筋 9根25 梁底部钢筋分2层上8下11 4根14构造筋那个992可能是加筋分三层的加筋，支座到三分之一跨为止 2图是梁宽450，高900 10个的箍筋间距100 四肢箍，梁上部钢筋10根25 分两层上层6根下层4根梁底筋分三层从上到下依次2根20 8根25 8根25

4根构造筋14

楼层: 2

回答人：16080434 - 泥土工 2级 - 提交时间:2015/3/5 22:57:00 举报

1图你发全面一点

楼层: 3

回答人：75340079 - 泥土工 2级 - 提交时间:2015/3/6 5:50:00 举报

哇！这个真的是好东西，感觉自己懂了很多·谢谢楼主！

楼层: 4

回答人：94798422 - 泥土工 2级 - 提交时间:2015/3/6 15:06:00 举报

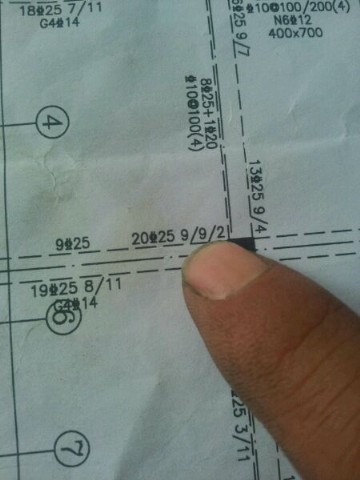

1楼分析正确。图1、9根25为上部通筋、20根25为支坐处包括通筋共20根，（9/9/2第一排通筋9根/第二排9根/第三排2根）。

楼层: 5

回答人：83535074 - 泥土工 2级 - 提交时间:2015/3/7 0:45:00 举报

1图的梁截面是多少？

楼层: 6

回答人：88280673 - 泥土工 2级 - 提交时间:2015/3/7 10:15:00 举报

分三排，第一、二排为9根25的，第三排为2根25的

楼层: 7

回答人：83257403 - 泥土工 2级 - 提交时间:2015/3/7 15:31:00 举报

我基本同意1楼的意见。但是，那个992可能是加筋分三层的加筋，支座到三分之一跨为止 ,这个错了。应是梁上部钢筋，分三层，第一层9根，长度到净跨1\3。第二层9根，第三层2根，均到净跨的1\4.
