【漫画】危险预知训练图例集,教你如何在施工中化险为夷—杂工?  ,人员,作业

已关闭  --    --  6个回答  次浏览0
分享微信 发送朋友 打印
提问人:74670 - 学 徒 1级  举报
一、作业情况:

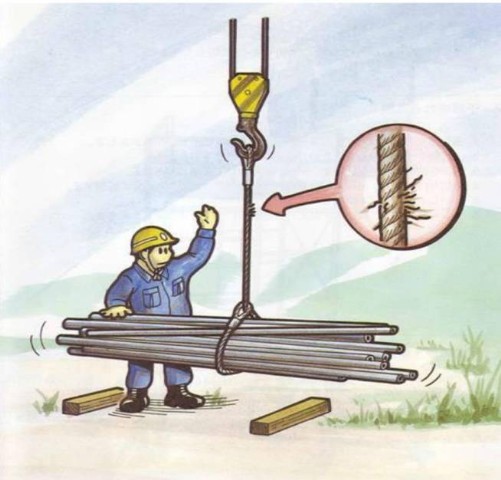

为起吊钢管挂上钢丝绳,钢管已离地。
【有什么样的危险】
1 . 钢丝绳单丝裂口,导致钢丝绳断裂,吊件落下砸伤作业人员。
2 . 起吊单根较长吊件时吊件产生倾斜,滑落砸伤作业人员。
3 . 吊件未捆绑,滑落砸伤作业人员。
4 . 吊件刚起吊时,作业人员离得太近,被吊件撞到、摔倒。
5. 没用牵引绳。
6 . 吊钩上没有防脱落的装置,吊件脱落砸伤作业人员。

安定对策、事前处理】
1 . 不消有破损的钢丝绳。
2 . 起吊较长吊件时,釆用2点起吊,钢丝绳间角度为60度。
3 . 整齐码放起吊物,捆扎牢固。
4 . 离地时使用牵引绳,人员远离起吊物一定距离。
5 . 起重机吊钩上设置防脱落装置。

二、作业情况:

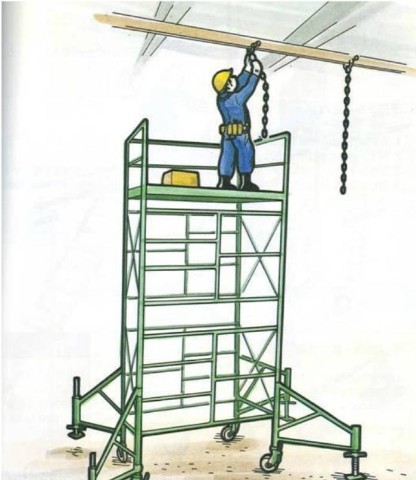

正在移动式作业平台 ,上破除顶梁上的链条。


【有什么样的危险】
作业人员从没有护栏处坠落。 作业平台处未设挡脚板,导致质料落下砸伤下方人员。 未放下脚轮刹车器,移动式作业平台滑动,导致人员跌落。 有两处可调支座悬空,移动式作业平台滑动,导致人员跌落。

安定对策、事前处理】
1 . 在作业平台四周都设置护栏。
2 . 放下脚轮的刹车装置。
3 . 放下可调支座,接地。

三、作业情况:
装排架的组装件作业。

【有什么样的危险】
1. A、B作业员未使用安定带,导致人员坠落。
2 . 未设置安定母绳。
3 . 排架上建材凌乱堆放,落下砸伤下部人员。或,通行时被质料绊倒人员跌落。
4 . 未设置禁止入内标识。
5 . 爬梯上未设置扶手,导致人员跌落。
6 . 起重机挂钩上没有防脱落装置,吊件滑落导致人员受伤。

安定对策、事前处理
1 . 使用安定带。
2 . 设置安定带使用的安定母绳。
3 . 整理排架上的质料,并设置防备物件掉落设施。
4 . 在爬梯上设置扶手。
5 . 设置禁止入内标识。
6 . 作业主要认真人要监督巡视作业情况。
7 . 在起重机挂钩上设置防滑落装置。

四、作业情况 :
正在安置稳定用的 金属部件。

【有什么样的危险】
1 . 没有使用安定带,导致人员坠落。

安定对策、事前处理】
1 . 作业时使用安定带。

五、作业情况:

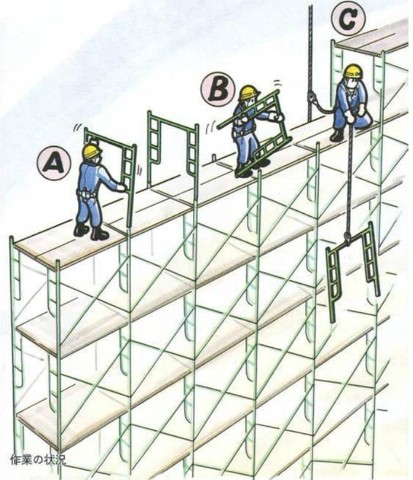

正在进行组装排架的拆卸作业。(A正拆卸排架部件 B正搬运部件 C正下卸部件)

【有什么样的危险】
1. A作业人员未系安定带,导致人员坠落。
2. B作业人员未系安定带,导致人员坠落。
3 . 为设置安定母绳。
4 . 作业步骤错误。应从中间的部件、剪刀撑开始拆卸, 最后拆卸两真个部件。

安定对策、事前处理】
1 . 作业人员使用安定带。
2 . 设置安定母绳。
3 . 见告作业人员正确的作业步骤。
4. 施劳动业主要认真人对作业情况进行监督巡视。

六、作业情况:

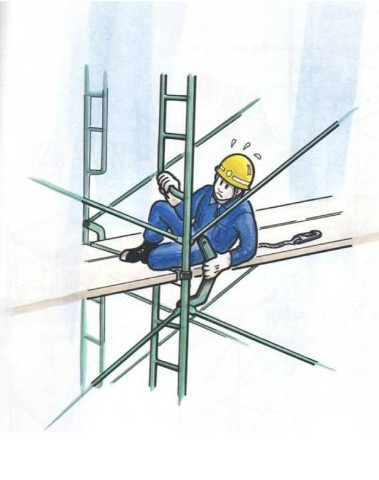

休息时想抄近道,不走爬梯而直接利用排架向下攀爬。

【有什么样的危险】
1 . 从排架上直接往下攀爬,脚底打滑导致人员坠落。

安定对策、事前处理】
1 . 明确标示出作业通道,并见告全体作业人员。

七、作业情况:

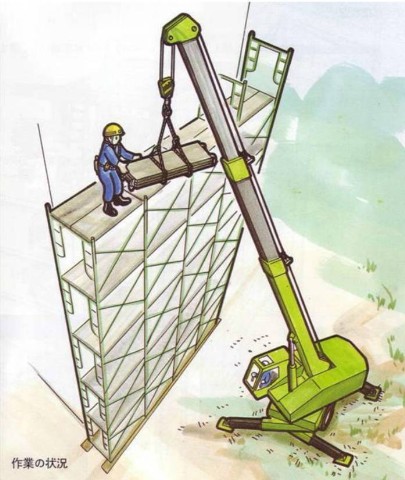

将拆卸下的排架部件用移动式起重机往下吊运。


【有什么样的危险】
1 . 没有系安定带,导致人员坠落。
2 . 没有设置安定母绳。
3 . 移动式起重机上未设置排绳器,导致钢丝绳在吊运过程中打绞断裂,引起吊件落下砸伤作业人员。

安定对策、事前处理】
1 . 设置系挂安定带的设施。
2 . 从作业开始到结束都要彻底使用安定带。
3 . 在移动式起重机上安置排绳装置。

八、作业情况 :
正用起重机卸钢材。

【有什么样的危险】
1 . 用两根钢丝绳起吊,钢筋在起吊过程中易滑落。
2 . 钢筋质料产生摇晃,滑落砸伤下方接货的作业人员。
3 . 信号指挥员距离卸货平台太近,吊件落下导致信号指挥人员受伤。
4 . 没有信号指挥人员。

【安定对策、事前处理】
1 .使用U形钩,同时使用四根同样长度的钢丝绳吊运。
2 . 钢筋起吊时,作业人员要离开卸货平台。
3 . 信号指挥员要远离卡车一定距离。

九、作业情况:
正在进行立柱作业。


【有什么样的危险】
1 .钢筋柱晃动,碰伤作业人员。
2 . 立柱用的起重机位置反向,起吊时受重力影响易翻倒。

【安定对策、事前处理】
1 .立柱过程中,作业人员要远离其周围。
2. 信号指挥人员要确认钢筋柱周围是否有人。

十、作业情况:
正在安置钢梁上的悬空作业平台。

【有什么样的危险】
1 . 钢梁没有放在托架正中间位置,导致钢梁滚落。
2 . 钢梁没有稳定。
3 . 悬空作业平台上的钢管质料未捆扎牢固,易坠下砸伤作业人员。

【安定对策、事前处理】
1 . 使用承重性强的支撑平台,钢梁安排其正中间位置。
2 . 将钢梁稳定于支撑平台上。
3 . 悬空作业平台上的钢管质料要及时捆扎,以防备滑落。

十一、作业情况:

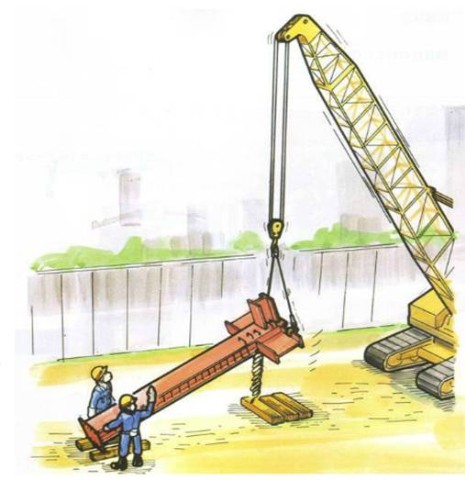

正进行钢筋柱地脚螺栓的安置作业。

【有什么样的危险】
1 . 起吊器具可能滑落,钢梁倒下砸伤作业人员。
2 . 作业人员易踩到随意摆放的东西而摔倒。
3 . 作业人员的脚被钢梁基座夹伤。 4 . 没有伸出移动式起重机的支撑脚座,导致起重机翻倒。

【安定对策、事前处理】
1 . 使用不易脱落的起吊器具。
2 . 整理整顿作业园地周边情况。
3 . 给地脚螺栓上螺帽时,作业人员须相互配合进行作业。
4. 移动式起重机的支撑脚座须拉伸到最大长度,并安排于地表坚硬处。

十二、作业情况:
正用移动式起重机起吊钢梁。

【有什么样的危险】
1 . 挂钩上未设置防滑落设置,钢丝绳脱落,吊件落下导致人员受伤。
2 . 钢丝绳存在破损,导致吊运过程中钢丝绳断裂。
3 . 丝索位置未瞄准吊件重心,导致吊件在吊运过程中产生倾斜。
4 . 作业人员位于钢梁之间,起吊时导致人员夹伤。
5 . 未使用牵引绳。

【安定对策、事前处理】
1 . 在挂钩上安置防脱落装置。
2 . 不使用有单丝断裂、拧结扭断的钢丝绳。
3 . 确认重心,让挂钩位于吊件重心的上方后,系挂钢丝绳。
4 . 吊件起吊时,远离吊件一定距离,使用牵引绳。

十三、作业情况:

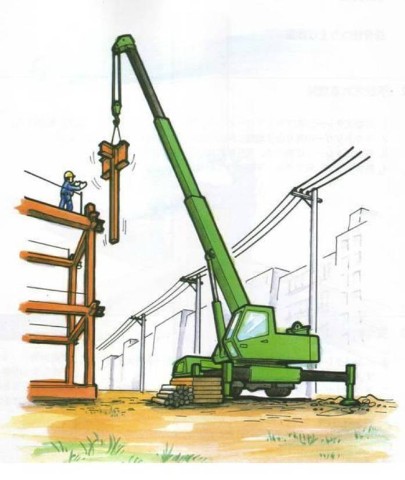

用移动式起重机起吊钢筋柱。

【有什么样的危险】
1. 移动式起重机的支撑脚座未申展至最大长度,导致起重机翻倒。
2 . 支撑脚座下部地面崎岖不平,未铺设铁板。
3 . 移动式起重机在作业运转过程中,触到高压线,导致触电。
4 . 钢梁作业下方未挂设安定网。

【安定对策、事前处理】
1 . 使用移动式起重机时,支撑脚座要伸展到最洪流平。
2 . 为让支撑脚座能伸展到最洪流平,要及时对资材进行整理整顿。
3. 支撑脚座下部地面若崎岖不平或土质松软时,要及时垫设钢板等。
4. 若移动式起重机运转作业范畴内有高压电线时,要釆取防护管等办法。
5 . 在钢梁下方设置安定网。

十四、作业情况:

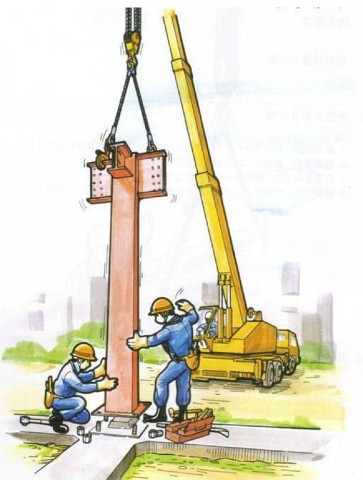

正在组装第二节钢筋柱。

【有什么样的危险】
1 . 没挂安定网,安定绳挂钩滑落时导致人员直接坠落。
2 . 用手引导钢筋柱,导致手在接合处被夹伤。

【安定对策、事前处理】
1 . 在钢梁下放挂上安定网。
2 . 用扳手将钢筋柱引导至拼接处。

十五、作业情况:
正用移动式起重机吊运钢梁。

【有什么样的危险】
1 . 在第三层钢梁上未使用安定带,导致人员在行走时坠落。
2 . 在第三层钢梁上未设置安定母绳。
3 . 挂好的安定网松弛。
4 . 信号指挥人员专心致志地与别人聊天,没有监督检查吊件情况。
5 . 起吊钢梁未使用牵引绳。

【安定对策、事前处理】
1 . 在钢梁上安置安定母绳,系挂安定带。
2 . 系挂安定网时尽量拉紧,减少漏洞。
3 . 在吊运过程中,信号指挥人员要随时监 督检查吊件情况。
4 . 吊件上要使用牵引绳。

十六、作业情况:
攀爬钢筋柱。

【有什么样的危险】
1 . 没有系挂安定带,导致人员坠落。
2 . 踩空,导致人员坠落。

【安定对策、事前处理】
1 . 作业人员务必及时系挂安定带。
2 . 工前,事先在地面上检查爬梯的强度、稳定情况等。

十七、作业情况:

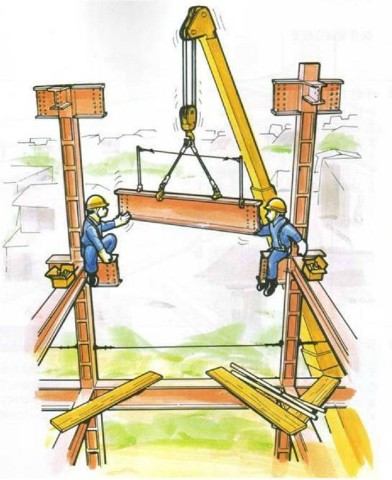

正在进行钢筋梁柱的搭建作业。

【有什么样的危险】
1 . 未使用安定带,人员坠落。
2 . 踏脚板上的管材落下,砸伤下方作业人员。
3 . 安排在钢梁上的装零件的纸箱落下,砸伤下方作业人员。
4 . 钢丝绳从起重机挂钩上滑落,砸伤下方作业人员。
5 . 踏脚板落下,砸伤下部作业人员。

【安定对策、事前处理】
1 . 在钢梁上,使用安定带。
2 . 将管材捆扎牢固后安排。
3 . 将螺丝类东西放进东西袋中。
4 . 在起重机挂钩上设置防脱落装置。
5 . 将踏脚板捆扎牢固后使用。

十八、作业情况:
正在钢梁上进行安置作业。

【有什么样的危险】
1 . 未使用安定带,导致作业人员坠落。
2 . 踏脚板被踩翻,导致人员和踏脚板坠落砸伤下方人员。

【安定对策、事前处理】
1 .将安定带系挂在安定母绳上进行作业。
2 . 捆扎搭设踏脚板,防备作业人员踩翻。

十九、作业情况:
稳定螺栓。

【有什么样的危险】
1 . 未使用安定带,导致人员坠落。
2 . 安排在钢梁上的螺栓掉落,导致下部人员受伤。
3 . 安定网稳定点间隔过大。

【安定对策、事前处理】
1 .将安定带系挂在母安定绳上进行作业。
2 . 将钢梁上的螺栓收放进东西袋内。
3 . 要按规定张挂安定网时拉紧、减少间隙。

二十、作业情况:

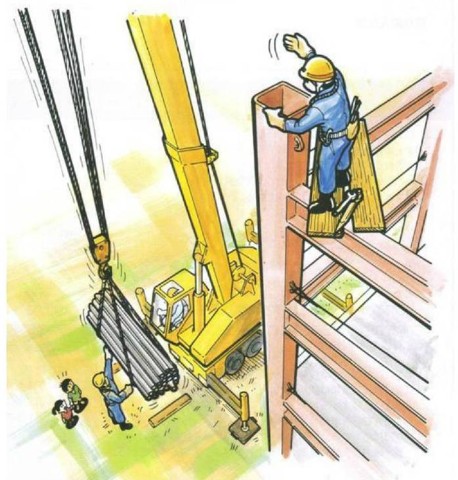

使用移动式起重机往上部吊运资材。

【有什么样的危险】
1 .钢梁上作业人员未系挂安定带,导致人员坠落。
2 . 最上端钢梁上未设置安定母绳。
3 . 钢梁上安排的东西滑落,导致下部人员受伤。
4 . 踏脚板未捆扎牢固。
5 . 吊件未捆绑,吊运过程中滑落,导致下部人员受伤。
6 . 第三方人员进入作业区域。

【安定对策、事前处理】
1 . 在钢梁上设置安定母绳,作业时系挂安 全带。
2 . 钢梁上部安排任何东西类物件。
3 . 捆扎踏脚板。
4 . 预先在上部保存放质料的空间。
5 . 吊件捆绑牢固后吊运。运送至上方时注意吊件可能会散落。
6 . 釆取作业区内禁止入内的办法( 设护栏、监管人员等)。

二十一、作业情况:

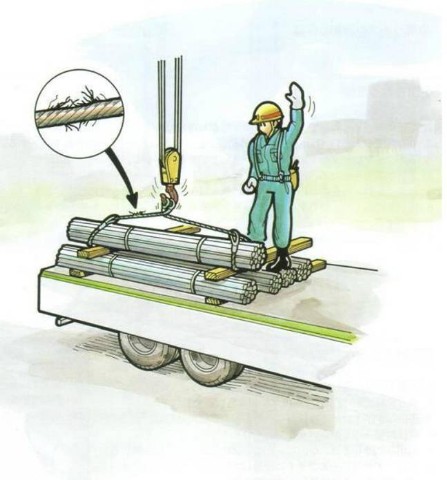

正要从卡车上起吊钢管质料。

【有什么样的危险】
1. 起吊角度过大(超出60度),导致钢丝绳滑落,吊件倾斜落下。
2. 钢丝绳单丝断裂,起吊过程中断裂,导致吊件落下。
3. 上层吊件处于枕木边沿,易滚落,伤到作业人员。
4. 信号指挥人员跨过枕木进行指挥,当吊件滚落时被弹起的枕木打到屁股。
5. 起吊时离吊件太近,作业人员被吊件撞到,从卡车上跌落。
6. 挂钩上无防脱落装置,吊件易落下伤人。

【安定对策、事前处理】
1 .起吊角度包管在60°以内。
2 . 使用没有破损的钢丝绳。
3 . 应先两端后中间地进行货物起吊,以包管平衡。
4 . 吊件离地时使用牵引绳,人员远离货物一定距离。
5 . 在起重机挂钩上安置防脱落装置。

二十二、作业情况:

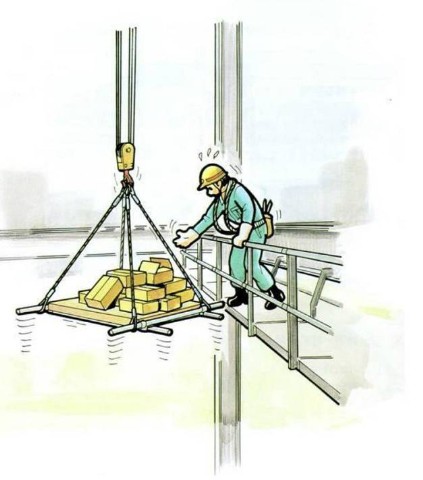

正想从悬吊板上拿取螺栓盒子。

【有什么样的危险】
1 . 吊件(螺栓盒)未捆绑,导致吊件落下伤人。
2 . 吊件(螺栓盒)只是聚集在货板上,易滑落砸伤下部人员。
3 . 作业人员未系挂安定带,导致人员坠落。
4 . 未使用牵引绳,探身世体拿取吊件时导致人员跌落。

【安定对策、事前处理】
1 .将吊件捆绑牢固。
2 . 起吊小物件、小箱盒类物件时,使用专用的起吊箱作业。
3 . 在踏脚板上使用安定带。
4 . 使用牵引绳。

二十三、作业情况:
正用移动式起重机卸货。
【有什么样的危险】
1 . 吊杆碰到高空电线,导致电线损坏。
2 . 在高空电线上未釆取绝缘守卫办法,导致吊杆接触时产生触电事故。
3 . 没有信号指挥员,导致吊杆与高空电线接触。 安定对策、事前处理

【安定对策、事前处理】
1.事先考虑到操纵移动式起重机时吊杆的旋转、升降、伸缩等范畴,再选定不会接触到高空电线的合适位置安顿起重机。
2.在靠近高空电线作业时,一定要接纳绝缘守卫办法。 3.移动式起重机作业时,要安排现场监察人员和信号指挥人员。

二十四、作业情况:
正在进行起吊作业。

【有什么样的危险】

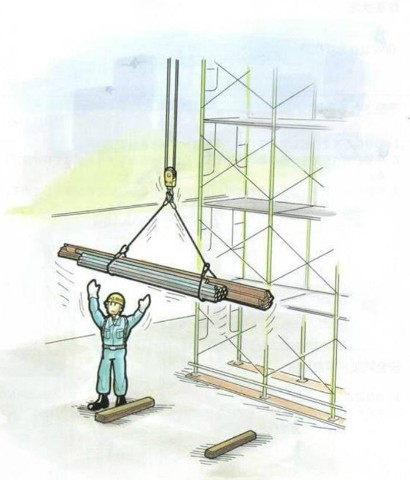

1 . 在吊件下方进行信号指挥,吊件落下导致作业人员受伤。
2 . 同时起吊差别形状的资材,导致丝索滑动,吊件掉落,作业人员受伤。
3 . 未使用牵引绳,导致吊件碰撞、摇晃,最终导致落下伤人。

【安定对策、事前处理】
1 . 人员不克站在吊件下方。
2 . 差别时起吊差别形状的资材。
3 . 使用牵引绳。

二十五:作业情况 :

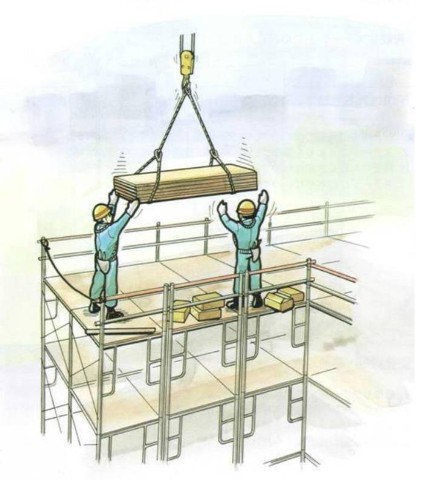

站在平台上接取踏脚板质料。

【有什么样的危险】
1 . 未系挂安定带,导致人员从平台一端坠落。
2 . 平台一端未设置栏杆,导致人员背对端部作业时坠落。
3 . 接拿吊件时未准备枕木,当钢丝绳产生脱落、吊件散落时,导致人员被夹伤。
4 . 平台上未设置挡脚板,物件坠落伤人。

【安定对策、事前处理】
1 . 在平台边沿作业时,要系挂安定带
2 . 在平台边沿设置扶手栏杆。
3 . 下放吊件时,底部垫设枕木。
4 . 在平台周围设置挡脚板。

二十六:作业情况:
正将拆卸下的挡脚板质料吊运至地面。

【有什么样的危险】
1 . 未使用安定带,导致人员坠落。
2 . 拆掉了安定母绳,未系挂安定带,导致人员坠落。
3 . 未使用牵引绳,导致人员被吊件拖拽、坠落。

【安定对策、事前处理】
1 . 系挂安定绳。
2 . 拆掉安定母绳时,研究其他的安定带系挂要领。
3 . 使用牵引绳。

二十七:作业情况:
正用汽车下放钢板。

【有什么样的危险】
1 . 汽车吊的支撑脚座只有一边伸出,导致汽车吊翻倒,作业人员受伤。
2 . 当吊件掉落时,导致下方的作业人员被砸伤。 3 . 信号指挥人员未指挥作业,导致作业人员被吊件砸伤。

【安定对策、事前处理】
1 . 两边的支撑脚座都要伸展到最洪流平。
2 . 人员不克站在吊件下方。
3. 信号指挥人员要在规定位置直到作业结束为止进行指挥。

二十八、作业情况 :
在卡车上,正在进行解下钢丝绳的作业。

【有什么样的危险】

1.起重机正要起吊已经解开的钢丝绳,导致货物滚落砸伤作业人员。(货物没有事先安排到枕木上,钢丝绳无法抽出。)
 2.作业人员站站在卡车货物台上进行信号指挥,当货物滚落时被砸伤。
3.砸伤突入作业范畴的其他作业人员。

【安定对策、事前处理】
1 . 事先将质料安排在枕木上。
2 . 由作业人员处理已解开的钢丝绳。
3. 信号指挥者应离开货物一定距离再开始指挥。
4 . 釆取禁止入内办法( 设置栏杆等)。

二十九、作业情况:

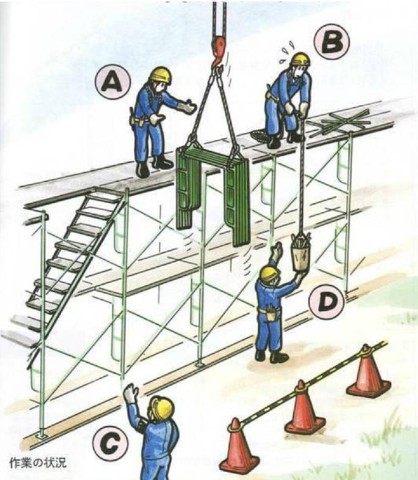

正用移动式起重机往上部运送资材。

【有什么样的危险】
1.没有信号指挥人员,吊件撞上排架,导致吊件落下砸伤下部人员。
2.吊件中混有其他形状的资材,导致吊运过程中吊件掉落,砸伤下部人员。
3.作业人员进入禁止入内区域,导致吊件掉落时砸伤下方人员。
4.禁止入内办法不完善,导致吊件掉落时砸伤下方人员。

【安定对策、事前处理】
1 . 在排架最上层安排信号指挥人员。
2 . 将统一形状的资材进行捆绑后吊运。
3 . 不进入禁止入内区域。
4 . 预先估测吊运货物所需半径范畴,设置完善的禁止入内办法。

三十、作业情况:

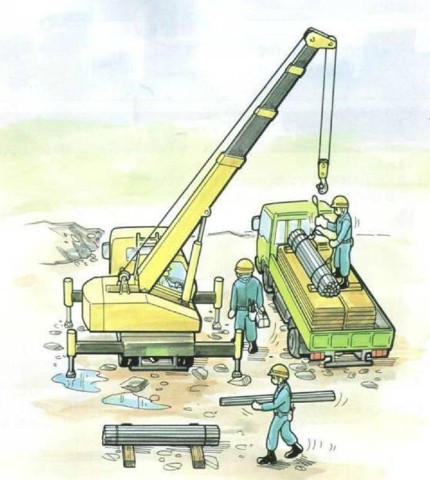

正利用移动式起重机卸货。

【有什么样的危险】
1 . 移动式起重机的支撑脚座下未垫设垫板,起吊资材时翻倒,导致人员被夹伤。
2 . 未釆取禁止入内办法,吊件碰伤过往人员。
3 . 卡车装载平台上的作业人员脚底打滑,跌落。

【安定对策、事前处理】
1 .在移动式起重机支撑脚座下垫设垫等,并完全拉伸出支撑脚座。
2 . 釆取禁止入内办法。
3. 规定在卡车装载平台上作业时的作业要领,设法安排跌落。 (如装载、卸下100kg重量的吊件时,要安排作业指挥人员。)

本文转载自网络,版权归原作者所有,谢谢原作者提供这么好的资料给大众学习!
