看到这篇文章写得挺好的,特意转载分享给大众,一起学习交流,请前辈多多指点!

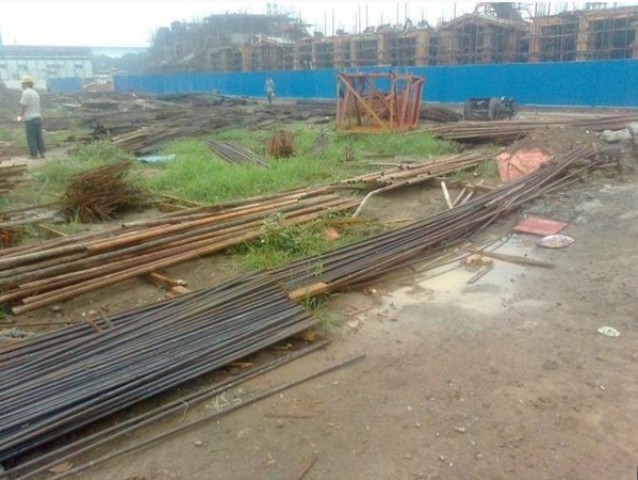

(1)开始挖土前 这里是加工和堆放钢筋的园地

(2)分段开挖,我们施工员认真用水准仪连续的抄平,瓦工配合清理地表浮土

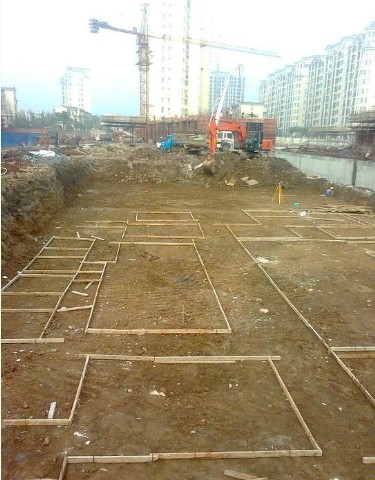

挖土期间 天做不作美,下雨了。基坑内栏的木方是为了浇柱基承台下的混凝土垫层

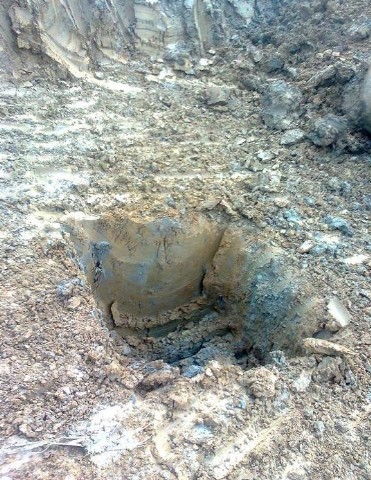

(3)遇到某处有淤泥质土 要彻底挖除,并通知现场监理证明,别小看这么个坑,做签证能算不少钱

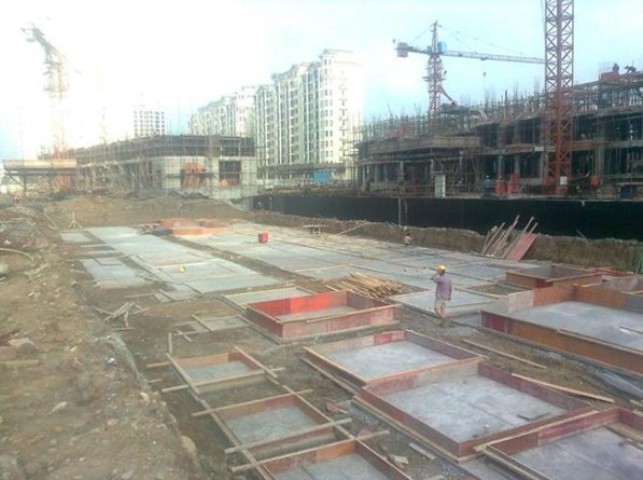

(4)垫层浇好了 柱子定位线放好了 木工制安承台模板

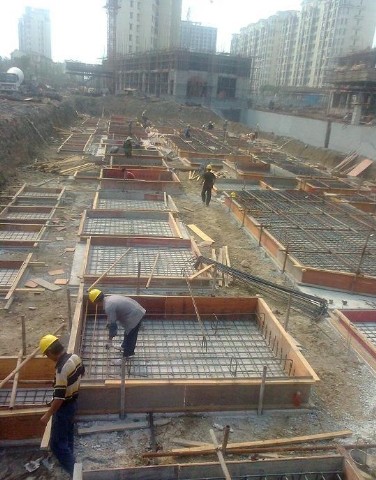

(5)柱基承台模板制安和加固,承台底板钢筋绑扎,考考哥几个 承台底板钢筋是单层双向的 那么长的钢筋在上还是短的在上呢?

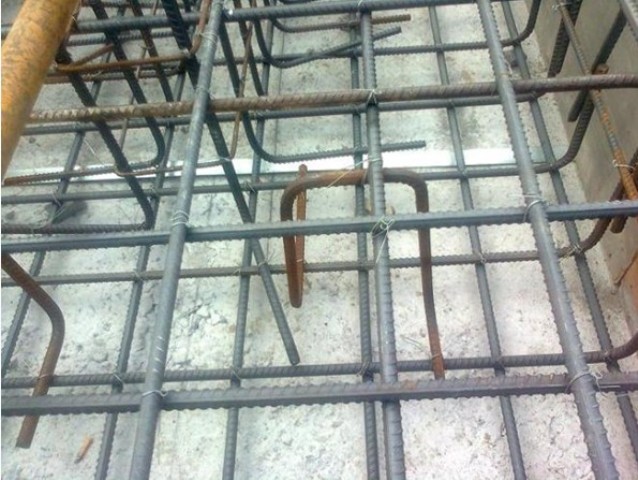

(6)双层双向的筏板,要用到马镫,这个也要做签证的

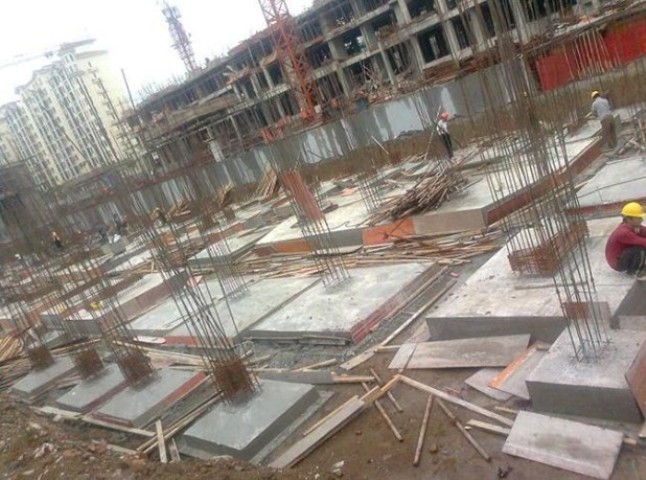

(7)柱子承台浇好了,木工拆模

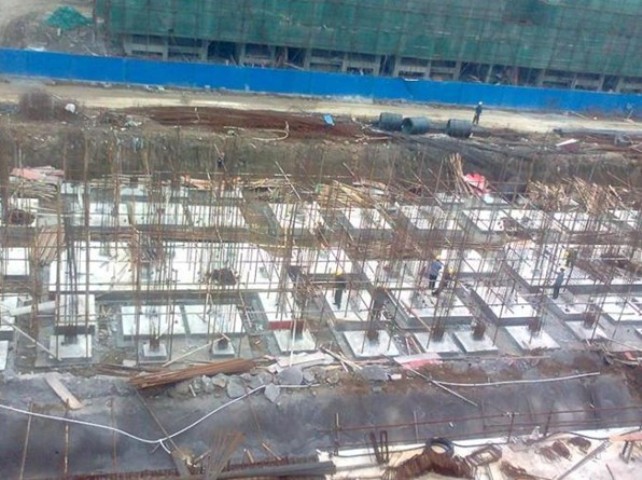

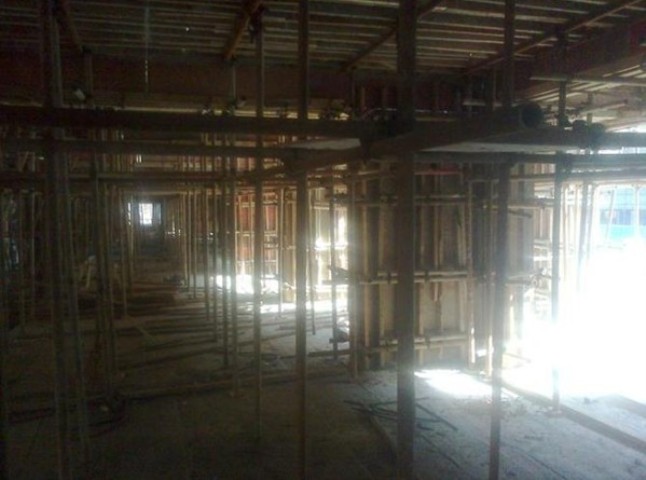

(8)木工开始搭排架,我们施工员需要往排架钢管上抄出一米线,木工用水平管将其引到各钢管上,在计算梁底标高,架设水平钢管

(9)架搭好了,木工架梁底模板,因为土0.00这层是架空层,所以没有现浇板,框架梁两侧有凸出的挑耳 用来放空心板

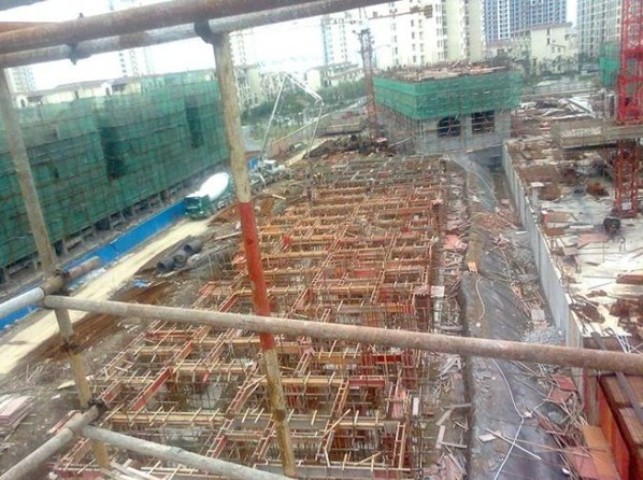

(10)高处俯看图,钢筋扎好了,梁模板全加固完毕,守候浇筑砼

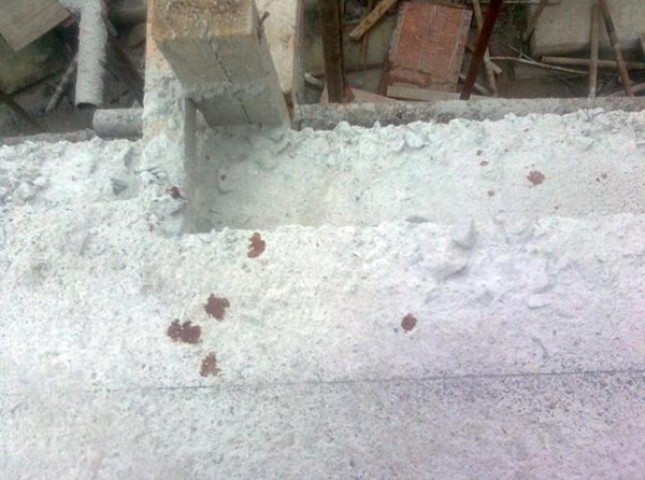

(11)砼浇好了,施工员需要在上面放线,这栋屋子,有我的血 有我的汗。这是放线时不小心把手划破了,血滴了不少,哎,搞施工怎一个 苦 字了得。

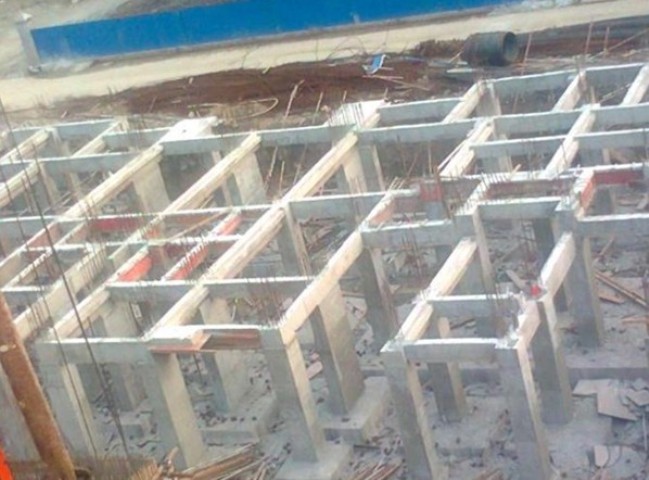

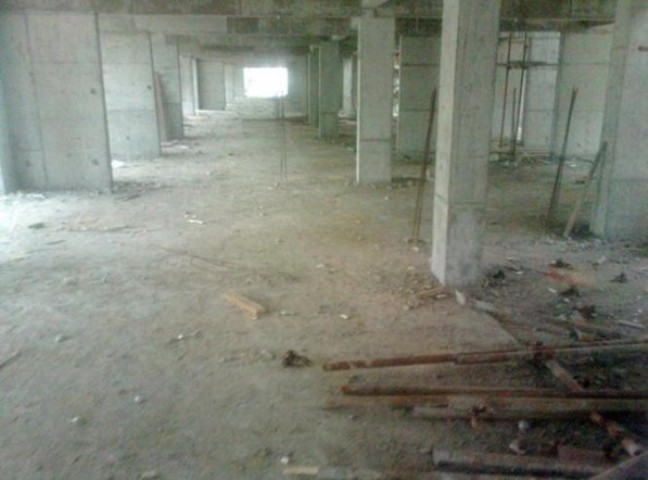

(12)高空俯看图 土0.00这层,柱梁拆模 排架也已经拆掉。

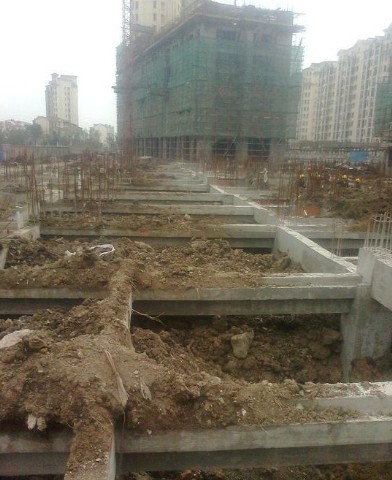

(13)基础做好了 回填土

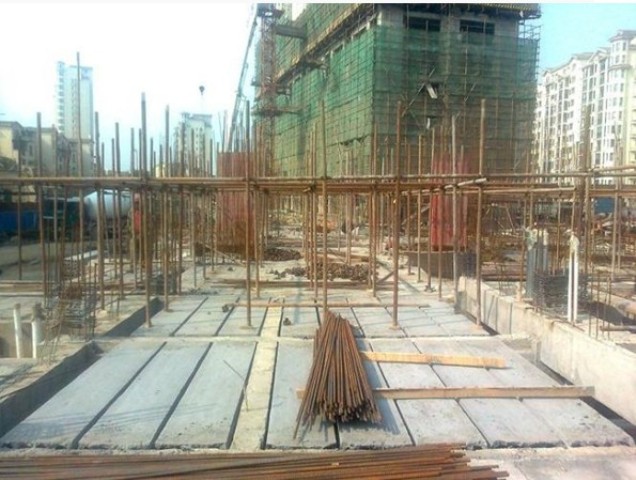

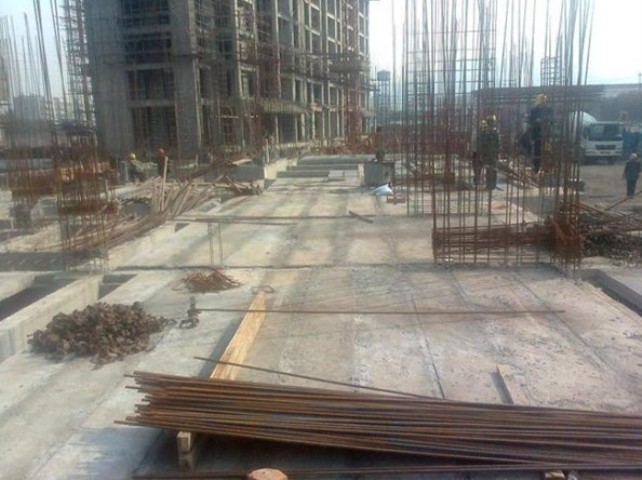

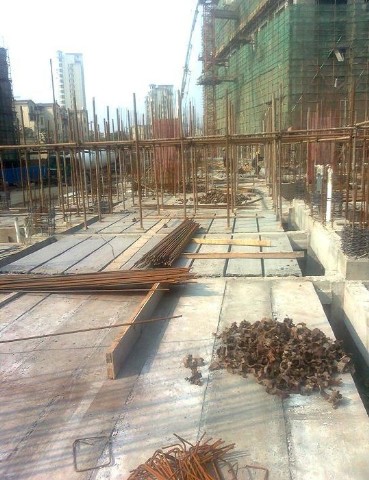

(14)空心板铺设结束,钢筋工绑扎柱筋

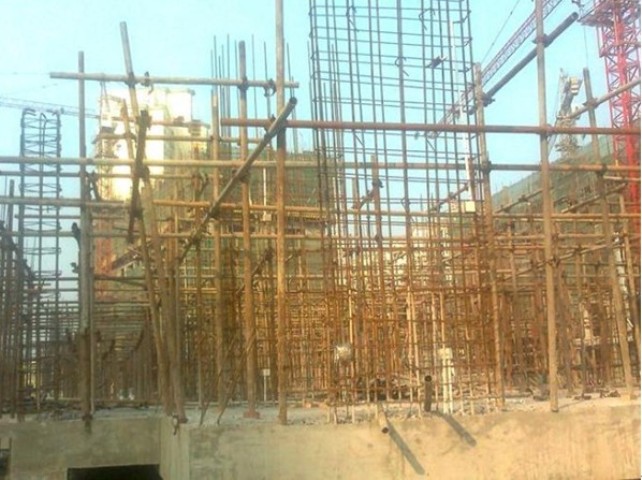

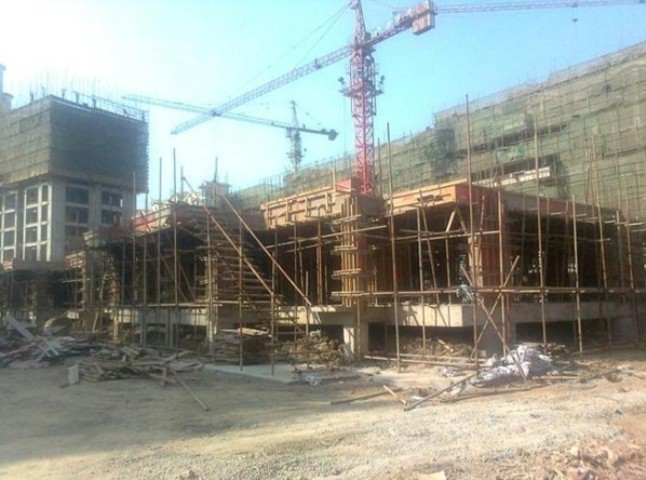

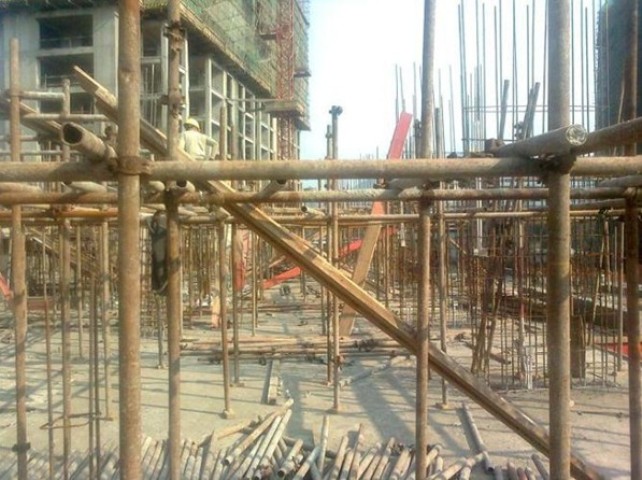

(15)木工开始搭排架

(16)木工制安模板,楼梯制模,下面一张远景照阿

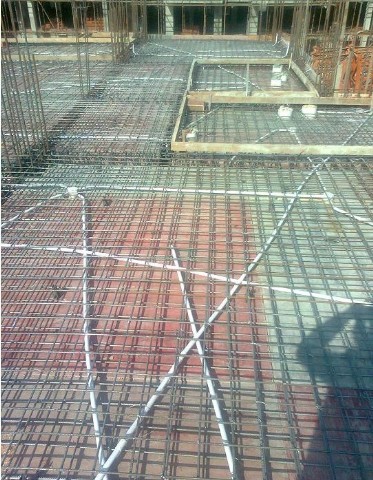

(17)二层钢筋绑扎好了 卫生间吊模

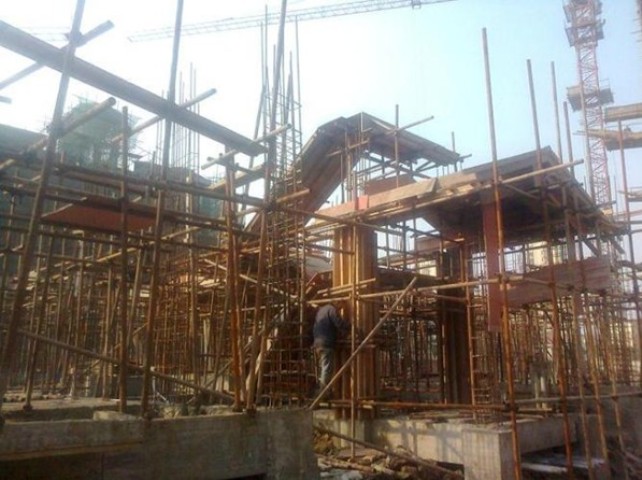

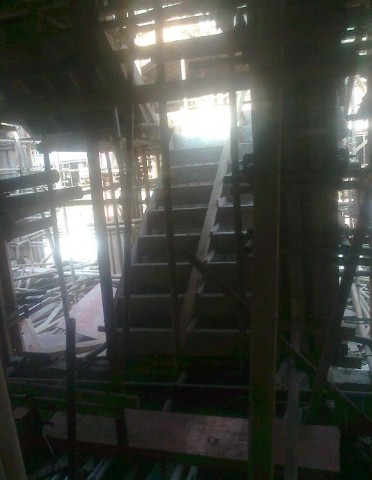

(18)楼梯模板制安加固完毕,值得一提的是 这栋屋子共三个单位,也就是每层3个楼梯

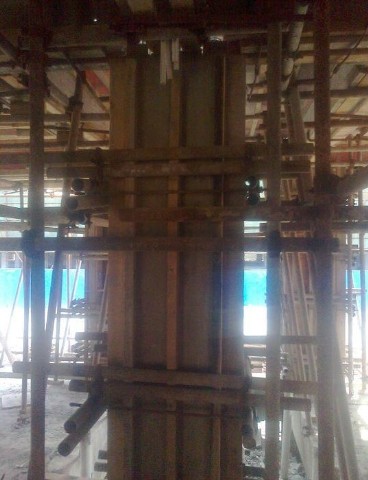

(19)柱子模板加固,里面是异型柱,加固难度大,一旦浇砼时炸模,后果很难办,所以浇砼前一定要检查一遍

(20)混凝土浇好后,第二天一早就要上去放线,放线先把一层的控制线用电子经纬仪投上去,然后拉大尺,放出轴线,最后是柱子的边线,木工凭据柱子边线在柱子钢筋下部焊上定位钢筋,图中穿绿衣服的就是在烧定位筋

(21)二层搭设排架,同样要抄1米线,为了防备以后分户验收时房间净高不敷,每层抬高两公分,所以抄的一米线实际上是1.02M

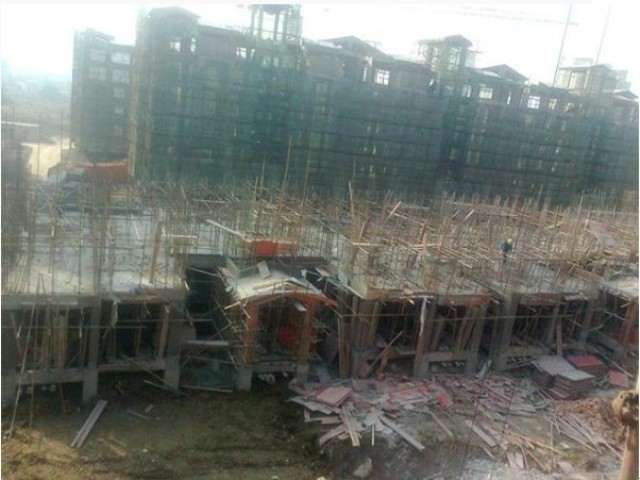

(22)从高处看二层排架已经搭设好

(23)木工架设梁底模板,梁底模板定位是用线锤把下面的轴线吊上去的,梁底标高要计算准确,考虑是不是反梁,还有梁顶标高是不是降下来的

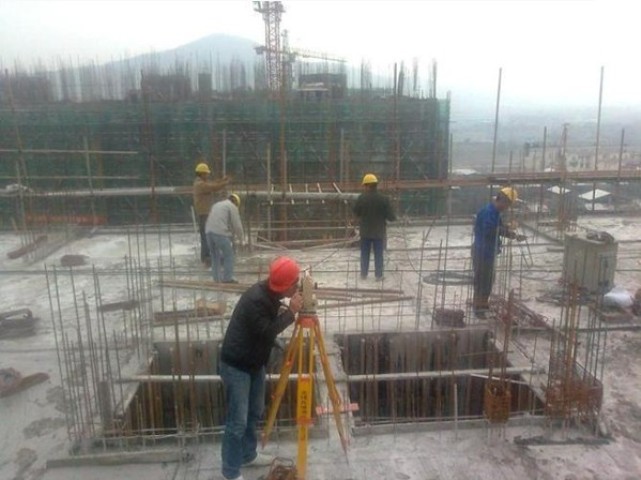

(24)用经纬仪打轴线,戴红色安定帽的是来我们工地实习的小施工员,进取很快

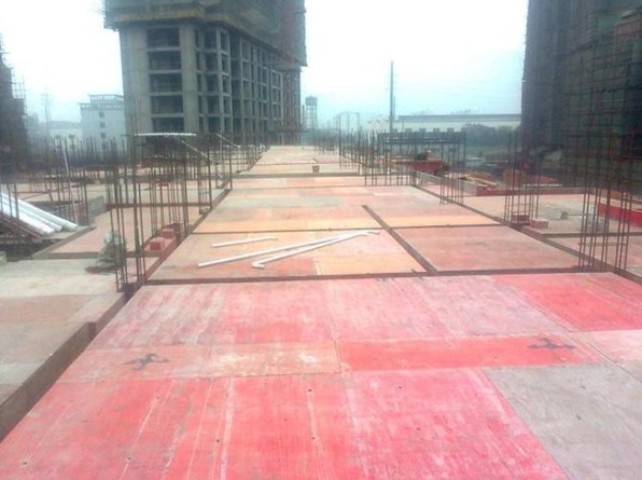

(25)模板平板铺好了,要在柱子钢筋上抄出50线,用红胶带贴在上面,我一般是晚上用扫平仪扫出来,第二天凭据50线检查模板水平标高对过错,瓦工浇砼时也要凭据50线控制浇砼楼面的水平

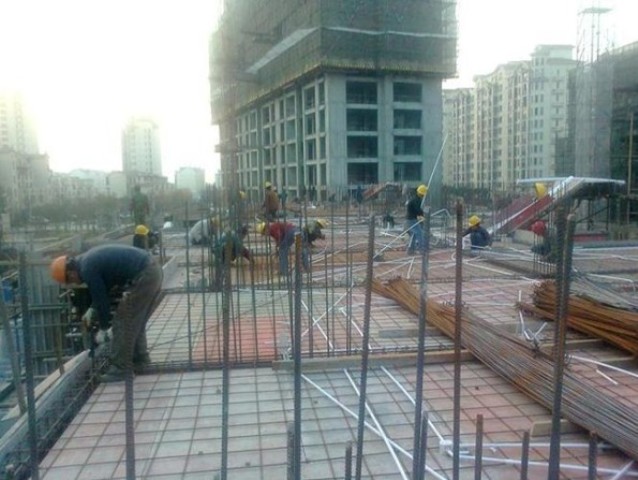

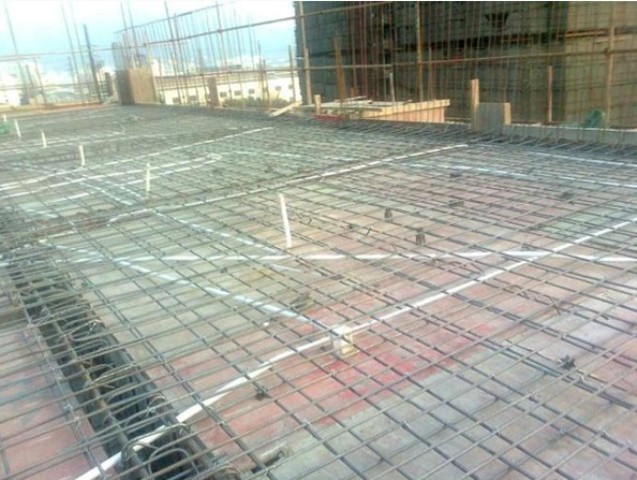

(26)钢筋工开始扎楼面钢筋,图中最前面的木工是在打眼,插结构柱钢筋

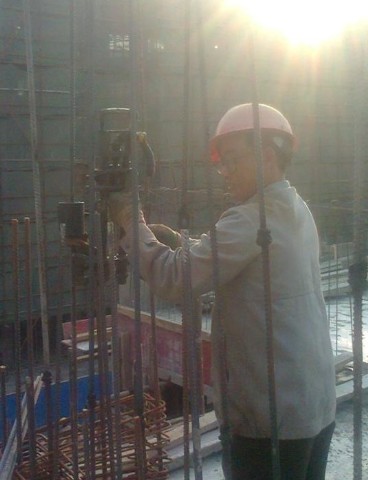

(27)柱子钢筋接纳电渣压力焊

(28)这是我的得力干将,瓦工带班。姓石,重庆人,砌得一手好墙,以后会给大众看看他的手艺。虽然他的人为也是能跟不少白领媲美的,250/天,呵呵 我发觉社会上存在一个误区,总觉得农民工是弱势群体,收入低,其实工地上干活的工人是比很多工厂的人为水平高的多的,尤其是做包工的话,7 8千甚至1万块钱一个月都是很多见的。据同学的实习经历,工地上有能人啊。

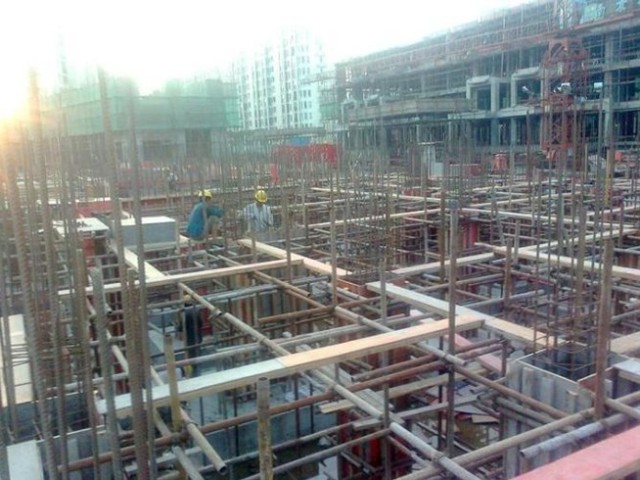

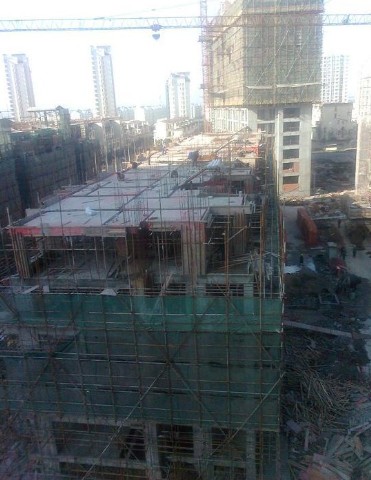

(29)高处俯看图,外脚手架也要跟上

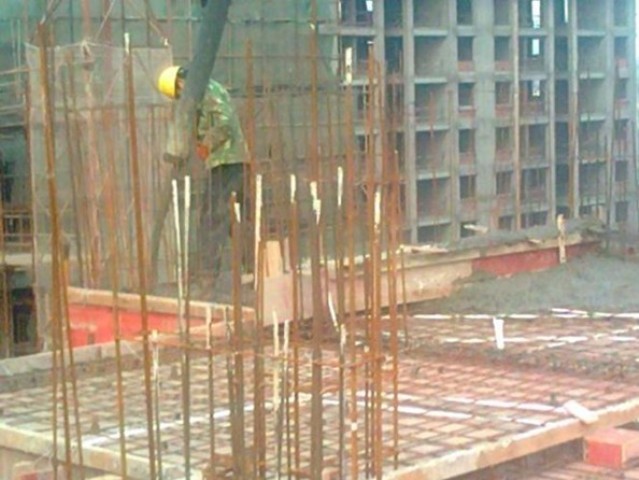

(30)瓦工有专人认真扶泵管,再有人认真拿洋锹铲砼,还有人打振动棒,还有人拿铝合金杆子收平,最后还要拿扫把扫一遍拉毛。这个小伙子认真扶泵管,今年才17岁,是上面那个瓦工带班的外甥,小伙子年纪轻,但是很能刻苦。不知道在我们这个国家有几多他的同龄人在这个美好名贵的年华却做着如此沉重辛苦的劳动..

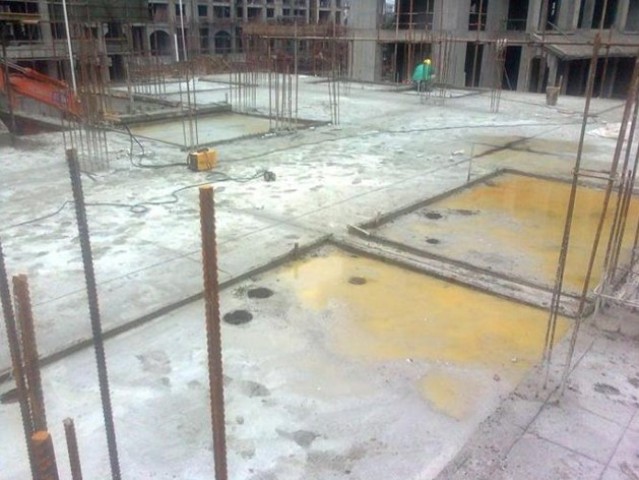

(31)二层楼面垃圾清理之后,施工员需要把砌墙的线放出来,门窗洞口标出来,另外还要重新再门窗洞口处弹出1米线,作为门窗过梁安置的基准

(32)二层楼面垃圾清理之后,施工员需要把砌墙的线放出来,门窗洞口标出来,另外还要重新再门窗洞口处弹出1米线,作为门窗过梁安置的基准

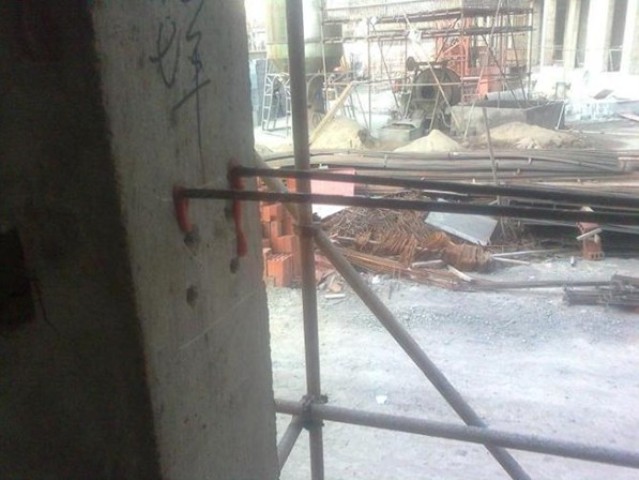

(33)混凝土框架柱和填充墙交接处要值拉结筋

底层和顶层窗台处要浇筑120高砼板带,也要值拉墙筋,410圆的

(34)面钢筋绑扎结束,周围一圈是女儿墙插筋

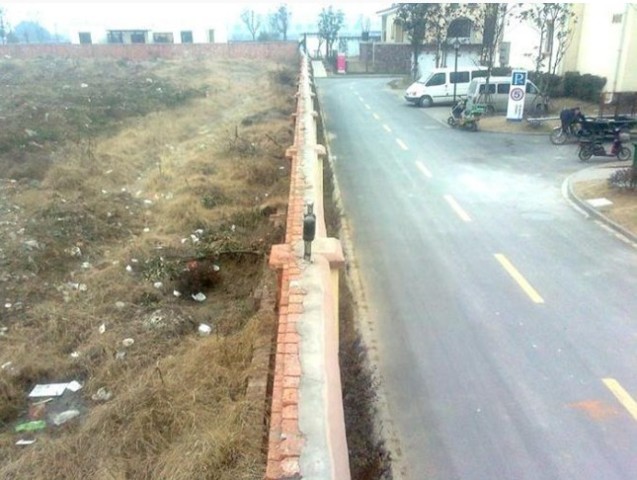

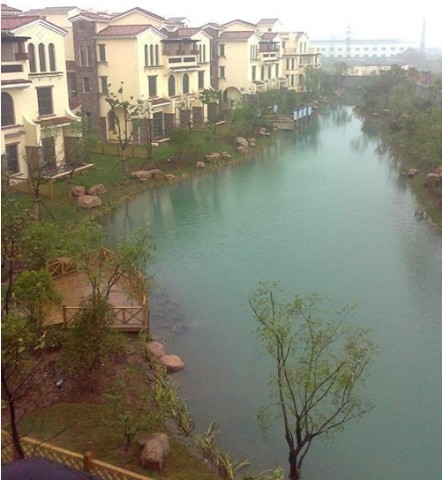

(35)左面是待开发的四期,右面是方才建成的二期。一墙之隔,差距大吧,呵呵 ,建筑工人有力量
