这座桥曾经被网友贯以“史上最牛的桥”、“中国最神奇的桥”、“世界上唯一无二的桥”......等等称呼,宣称此桥“颠覆了物理学常识”、“转变了我的人生观”。这是怎样一座桥,先上图。

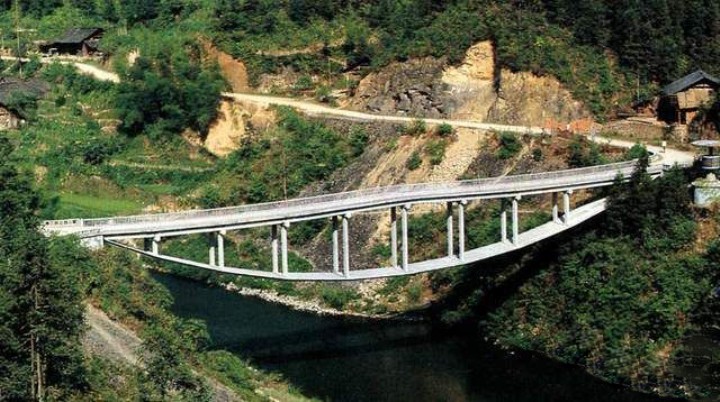

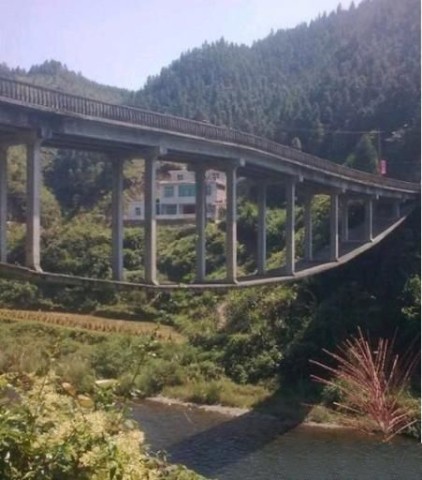

这个桥,桥墩是悬空的!就象在一条吊桥上建起几个桥墩,然后在桥墩上搭桥面。

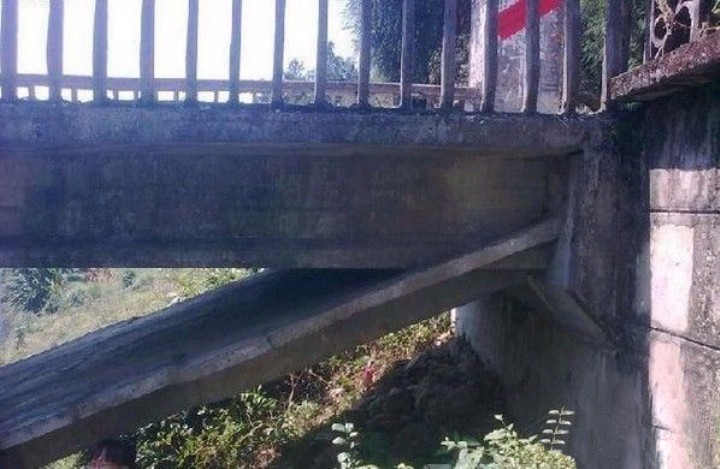

这就是在桥两真个悬带和桥面结合处,也是两个受力点之一。
来个近景,请留意这是一个峡谷,下面就是河水,如果桥墩一直到底,那应该需要多长,多粗。
桥志铭,上面写着桥的名字:淘金大桥,建于一九八八年,已经二十多年过去了,这桥还平和无恙。上面第一个别名,吴琦瑛,就是这座桥的设计者和项目指挥。
【配景】
湖南洞口淘金桥——洞口淘金桥位于湖南省洞口县距县城15km的淘金村。该桥跨越渍水上游古楼河的木鱼塘峡谷,是一座自锚上承式悬带桥。桥长74m,设计跨径70m,矢跨比1/9,桥面宽4.5m 。于1989年1月建成通车。
【误区】
这座桥无疑是构思巧妙的,但网上的介绍总是参杂了太多的错误信息,融入了太多的主观意念。让我们拂去那些浮尘,找失事实的真相。
误区1:这座桥是唯一无二的。

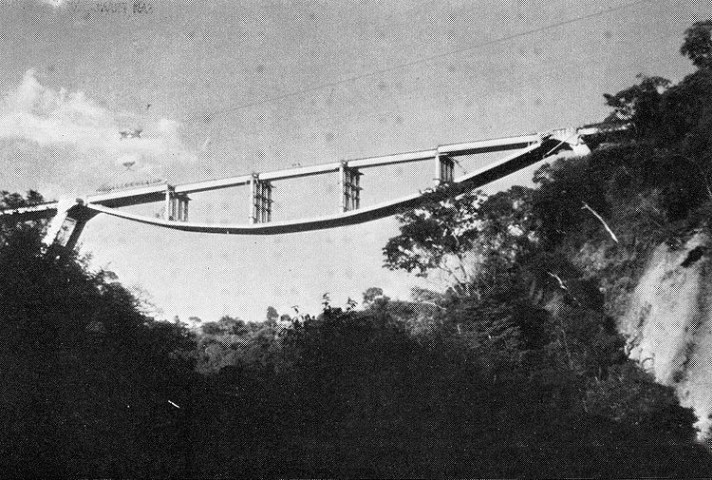

上图:建于1972年的里奥-科罗拉多大桥,位于哥斯达黎加。
误区2:这座桥没有桥墩
剖析:其实还是有的,就看大众如何界说桥墩了,是不是一定要立在地面的才算桥墩。淘金大桥应用了多根立柱排架,也起到了分担承重的作用,只是这些力最后都压在了悬带上,而不是在地面。
误区3:设计者是70岁的老人,仅有初中文化。
中国最佳造价交流网站,致力于建设专为造价同行服务的自由交流家园
剖析:无语了,人是在连续进取的,吴工程师实在是初中结业就出来劳动,现在也70岁了。但是他是1956年初中结业,当年的初中可不比现在,在那时候初中生已经是高知识分子了。并且他在结业后连续努力学习,在1960年拿到了函授专业本科学历,大众回家问问老人家,60年代的函授专科等同什么观点,那绝比拟现在的硕士生来的职位地方高。至于年龄,托付,他设计这座桥的时候正是50岁的黄金年龄,怎么能说是老人。
误区4:这种设计是吴工程师自己想出来的。
剖析:这个不消争了,吴工曾经写了一篇题为《自锚上承式悬带桥的设计与施工》的论文,文中明确地提到了他是在前人的基础上设计这座桥,并且设计是多人研究的配合效果。文中还有论及设计桥的理念和实施步骤等等,有兴趣的可以去下载来看。
误区5:这桥颠覆了物理学常识。
剖析:我只能说,真是有好多人的物理课没有上好啊。
【选择】
为什么起这样一条桥?相信这是大众都想问的问题,总不会是因为这样看起来够酷吧。
吴工在他的论文里做出了解释:淘金大桥位于一个狭窄的山谷中, 以接线路基标高控制, 上口宽63m, 深23m,山谷倾料角度在60度左右, 两岸均为风化的砂质页岩。枯水深在左右, 洪枯水位差在左右。因此, 接纳支架施工有困难, 既担心定、也不经济;接纳其他施工要领, 对地方来说, 不睬想, 也不现实。在此条件下, 从经济性、施工性、安定性以及美观等方面出发进行考虑,经比较权衡利弊, 为成长新技术, 探索新桥型, 本桥决定接纳自锚上承式悬带桥桥型方案。
太纷乱的技术问题就不要探讨了。毫无疑问的是,这种设计少用了不少质料,省了不少钱。这点非常重要,吴工程师是从上世纪50年代走来的人,在那个年代,如何能为国家为集体节省经费,是非常重要的。等会我们会从一篇介绍他的文章里看到。
我们下面主要从桥梁安定和施工难以方面来讲。这种桥梁的建筑过程还真是蛮有趣的。
【步骤】

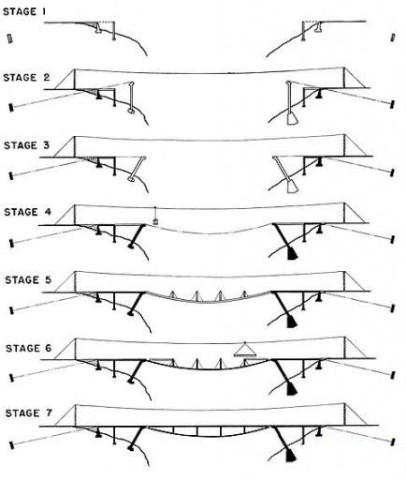

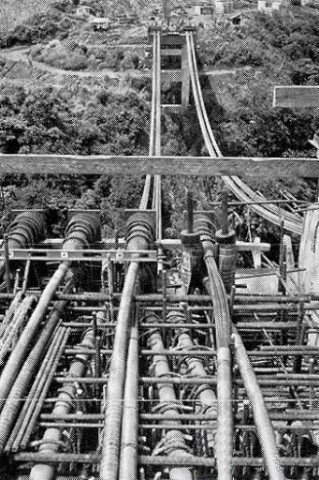

我们拿这种设计的始祖,里奥-科罗拉多大桥的施工图来演示给大众看。

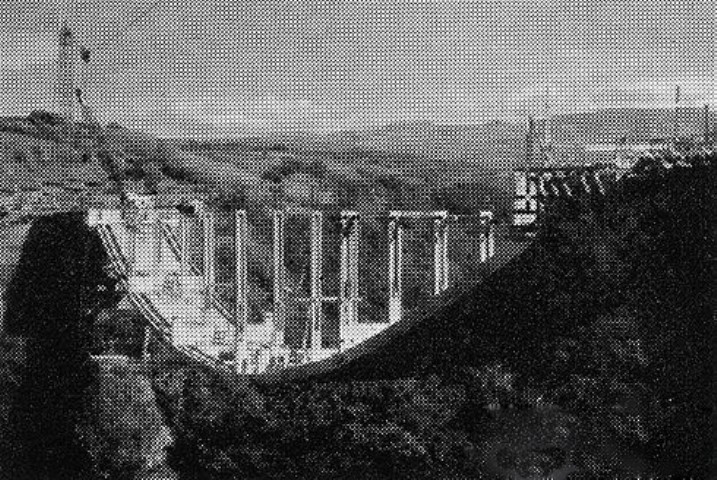

由于科罗拉多大桥是混合结构,自轴上承式悬带设计主要是在中段,所以大众请从STAGE 3开始看起。

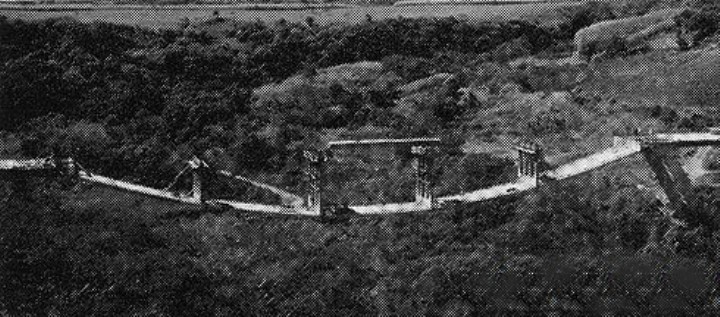

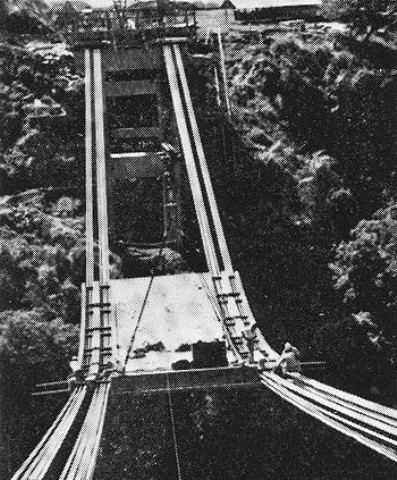

步骤一:先引渡主索并临时外锚, 锚固无须纷乱的张拉施工工艺
步骤2:调索后在主索上安置预制块形成吊板悬带

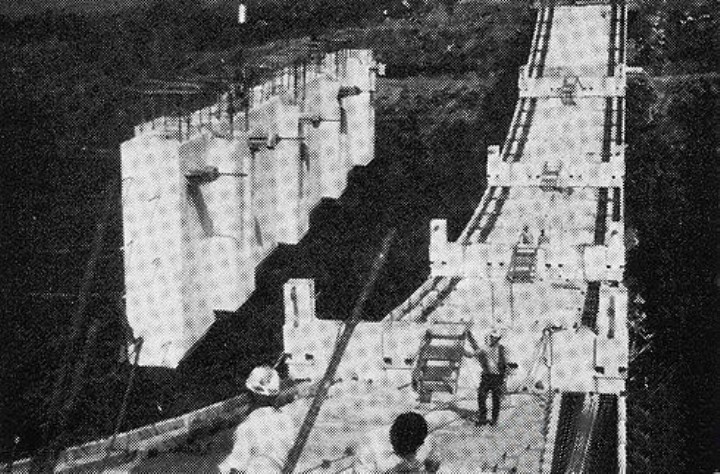

步骤3:然后在悬吊底板上横向设置立柱排架

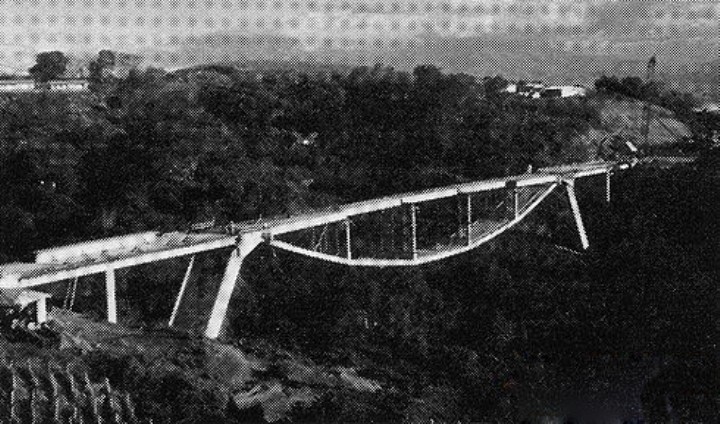

步骤4:在排架上架设T梁后, 转外锚为自锚
步骤5:现浇桥面后, 即在主索槽内用混凝土包裹主索形成悬带
步骤6:最后处理伸缩缝和安置栏杆。竣工!
可以看到,这种施工方法不消在深深的峡谷起桥墩,也就不消立支架打桩,一直都是悬空作业,所以也就不消考虑峡谷有多深,不消考虑洪水的影响,施工相对简便很多,竣工后也不消担心大桥受到洪水的影响。在施工的难易水平和安定性、桥梁的安定性等方面,都是很好的选择。
疑问: 这座桥的桥长74m,跨径70m,矢跨比1/9,桥面宽4.5m ,只能算是一座小规模的“大桥”。如果换陈规模更大的桥,使用同样的设计要领能行吗?请列位给剖析剖析 谢谢
