道路工程识图计算,面积,局部

已解决 -- -- 1个回答次浏览0

提问人：75335 - 泥土工 2级举报

凭据图回答图中的问题

最佳答案

楼层: 1

回答人：22214421 - 泥土工 2级 - 提交时间:2016/7/25 19:09:00 举报

您好，请问有关于市政工程识图的书籍吗？我现在排水啊，门路啊，什么的都还看不懂呢！！！标记都不知道什么意思！！！！污水管线中DN800-40-0.8我都不知道什么意思

我也没这样的书，只能在网上搜索。 DN800 是管径 40 是管长4米的 0.8是壁厚80毫米的

我还有两个，你能回答吗？是关于路缘石长度计算得

直接按延长米计算，贴着路边线，就是你上面问的弧线那个边算长度。我也正在算门路的，你问吧

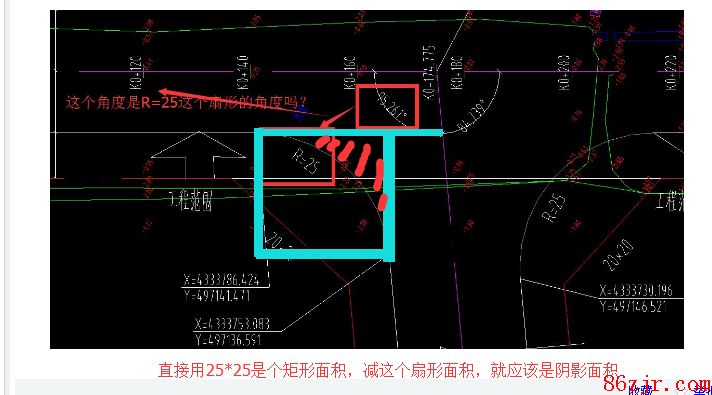

还有关于路面工程量计算得问题，这个转弯面积指的是哪局部啊？怎么计算转弯这局部面积啊。我这个也不会的

谢你好意，我一边算，一边回答你，在问题里欠好找的。

把弯的局部单计算，算一个圆的1/4 再扣出扇形面积就是一边弯的面积

造价行业最大的互动问答知识信息交流分享平台，凝聚了造价行业网友的智慧

你有CAD,图可以直接从图中量出的

你是手算量吗？一个院的1\4就是扇形啊，指的是那局部呢？

这个我说错啦，误导你啦，欠好意思按图中的要领计算

厉害，赞，我一看就明白了。。。我适才在网上搜了搜，说是用直径的平方乘以0.2164，这是个啥公式你理解这个公式吗

我一般都用自己想的要领，没按这个算过。路面面积你可以直接从CAD图中量取，门路工程中一般就是算面积与度及个数。要利用好CAD图。我这个工程就没有CAD，看纸制图一点一点的手算呢

拿什么量？不会呀？要是不消量的，该怎么计算呢，万一没有电脑，只有纸板图纸呢？还有呢一个问题，这个门路强夯的面积是怎么计算得？凭据什么计算，我这是长为2.173公里，宽为40米的路。计算出来的强夯面积是70913平方，接纳两点一满夯做法。这个是怎么计算出来的呢

这个强夯，我也没接触过，从量上分占总面积的81.5%，是全夯带是局部，还有两点一满夯，我也不知什么意思

追问(2016-07-30 20:06:34)：

量取？使用CAD量，还是用cad快速看图量取，直接在平面图上圈面积吧？

是的，能圈的圈，能量的用多段线描下，看多段长就是长度

造价行业最大的互动问答知识信息交流分享平台，凝聚了造价行业网友的智慧

适才我在网上找了下强夯计算规则凭据定额准则是夯击范畴内的锤外边到锤外边计算，夯坑和夯坑间的面积都算，如果两个夯点边与边大于8米，且面积在64平方米以上，要扣除这局部的面积你理解下

估算呗，那种情况谁都算禁绝的。

对最佳答案的评论

共 1 条普通回答

楼层: 2

回答人：59713537 - 泥土工 2级 - 提交时间:2016/7/25 21:46:00 举报

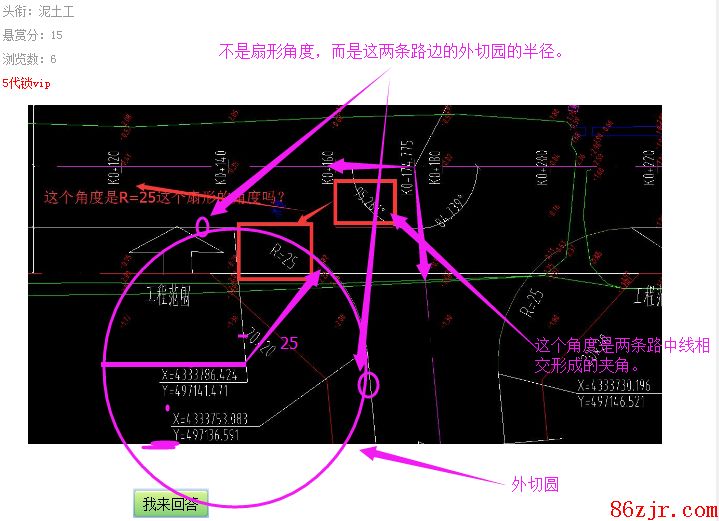

R=25是以坐标X=4333186.424、Y=497141.471为圆心半径为25米的路边线。

角度95.261是指主路中心线和分支管中心线的夹角。
