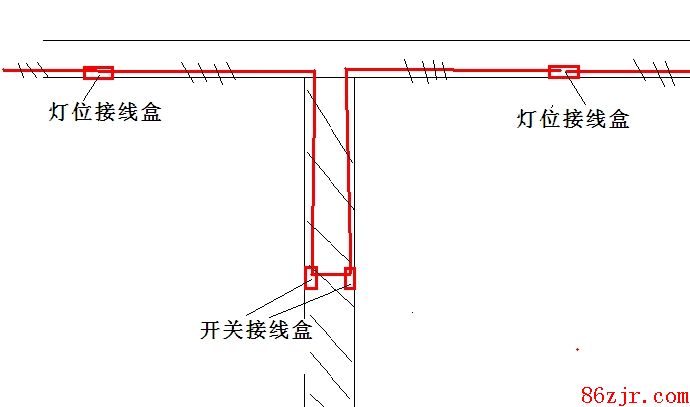

灯具管线的计算 计算,局部,如图所示

你好：需要增加一根控制线

需要加控制线，控制线说白了 就是火线分出来，实际施工做法是，配电箱出来是3根线，遇到要接开关了，那么火线下来（零线和保护线不用下来）然后是几联开关就需要分出去几根线，比如3联开关，那么就是1根火线下来分为3根控制线去分别控制3个灯，那么开关那段竖直管道里面的线管就是1+3=4根，实际上也可以叫做4根火线（控制线和火线是一回事）。如图，平面上是4根线不用想就该知道是1根控制线+1根火线+1根零线+1根保护线；如果图上显示数目为5，肯定是3根火线+1根零线+1根保护线；图上标识的导线根数，不是绝对的，很多情况下是错的，那么是几根要具体判断，判断的准则就是控制一个灯只需要3根线，其他多的是控制其他灯的控制线和控制你这个灯的控制线重合了（共用一根管而已）。大原则是，火线必须先走开关，才能走用电设备（因为，不这样的话，检修的时候，即使把灯开关断了，人还是会触电）。
